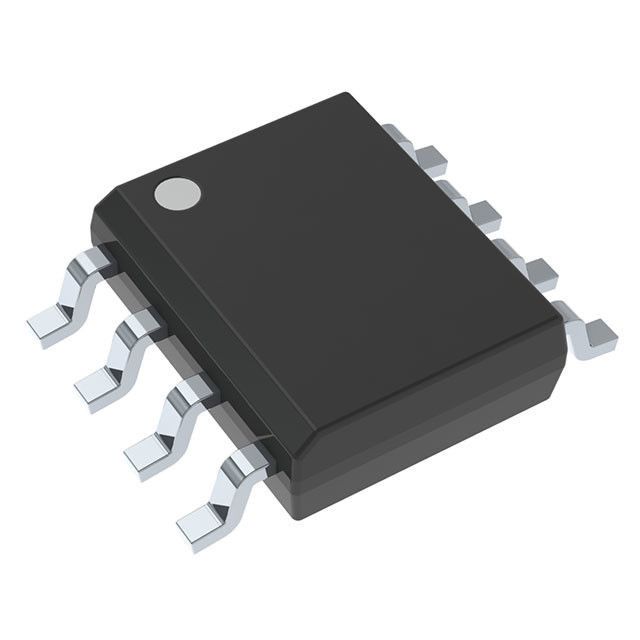

Circuiti integrati lineari e digitali LM3578AM Regolatore di commutazione chip a circuito integrato
electronics ic chip
,integrated circuit components
LM2578A/LM3578A
Regolatore di commutazione
Descrizione generale
L'LM2578A è un regolatore di commutazione che può essere facilmente impostato per tali circuiti di conversione di tensione da CC a CC come le configurazioni buck, boost e invertente.L'LM2578A presenta uno stadio di ingresso del comparatore unico che non solo ha pin separati per gli ingressi invertenti e non invertenti, ma fornisce anche un riferimento interno di 1,0 V a ciascun ingresso, semplificando così la progettazione del circuito e il layout della scheda.L'uscita può commutare fino a 750 mA e dispone di pin di uscita per collettore ed emettitore per favorire la flessibilità di progettazione.Un terminale di limite di corrente esterno può essere riferito alla terra o al terminale Vin, a seconda dell'applicazione.Inoltre, l'LM2578A dispone di un oscillatore integrato, che imposta la frequenza di commutazione con un singolo condensatore esterno da <1 Hz a 100 kHz (tipico).
L'LM2578A è una versione migliorata dell'LM2578, che offre valori nominali massimi più elevati per la tensione di alimentazione totale e le tensioni dell'emettitore e del collettore del transistor di uscita.
Caratteristiche
- Ingressi di retroazione invertenti e non invertenti
- Riferimento 1.0V agli ingressi
- Funziona con tensioni di alimentazione da 2V a 40V
- Corrente di uscita fino a 750 mA, saturazione inferiore a 0,9 V
- Limite di corrente e spegnimento termico n Duty cycle fino al 90%
Applicazioni
- Regolatori switching in configurazione buck, boost, invertente e trasformatore single-ended
- Controllo della velocità del motore
- Lampeggiatore
Valutazioni massime assolute(Nota 1)
Se sono richiesti dispositivi specificati in campo militare/aerospaziale, contattare l'ufficio vendite/i distributori di semiconduttori nazionali per disponibilità e specifiche.
Tensione di alimentazione totale 50V
Uscita del collettore a terra da −0,3 V a +50 V
Uscita dell'emettitore a terra (nota 2) da −1 V a +50 V
Dissipazione di potenza (Nota 3) Limitata internamente
Corrente di uscita 750 mA
Temperatura di stoccaggio Da −65˚C a +150˚C
Temperatura del piombo (saldatura, 10 secondi) 260˚C
Temperatura massima di giunzione 150˚C
Tolleranza ESD (Nota 4) 2 kV
Valutazioni operative
Intervallo di temperatura ambiente
LM2578A −40˚C ≤ TUN≤+85˚C
LM3578A 0˚C ≤ TUN≤+70˚C
Intervallo di temperatura di giunzione
LM2578A −40˚C ≤ TJ≤+125˚C
LM3578A 0˚C ≤ TJ≤+125˚C
Schema di collegamento e informazioni per l'ordine
Diagramma funzionale
