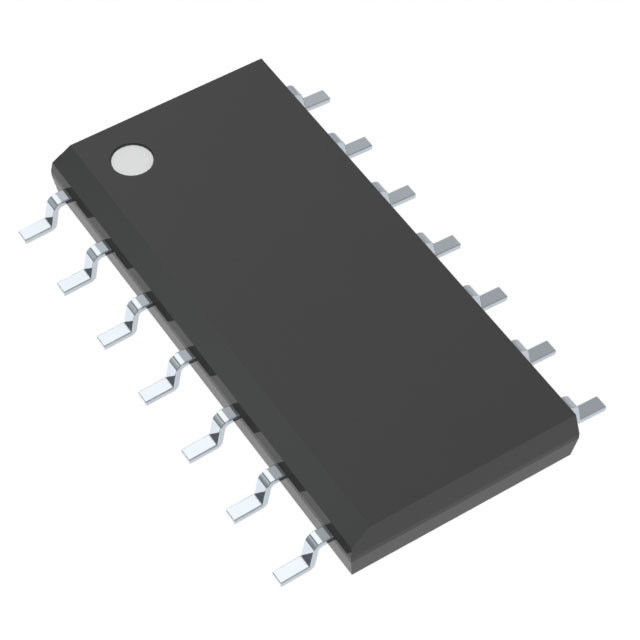

Controller PWM in modalità corrente con chip a circuito integrato UC2844AD
integrated circuit ic
,integrated circuit components
UC1842A/3A/4A/5A
UC2842A/3A/4A/5A
UC3842A/3A/4A/5A
Controller PWM in modalità corrente
CARATTERISTICHE
• Ottimizzato per convertitori offline e da CC a CC
• Bassa corrente di avvio (<0,5 mA)
• Corrente di scarica dell'oscillatore regolata
• Compensazione automatica del feed forward
• Limitazione di corrente impulso per impulso
• Migliorate caratteristiche di risposta al carico
• Blocco sottotensione con isteresi
• Doppia soppressione dell'impulso
• Uscita Totem Pole ad alta corrente
• Riferimento bandgap ritagliato internamente
• Funzionamento a 500 kHz
• Basso errore RO Amp
DESCRIZIONE
La famiglia di circuiti integrati di controllo UC1842A/3A/4A/5A è una versione migliorata compatibile pin per pin della famiglia UC3842/3/4/5.Fornendo le caratteristiche necessarie per controllare gli alimentatori a commutazione in modalità corrente, questa famiglia presenta le seguenti caratteristiche migliorate.La corrente di avviamento è garantita per essere inferiore a 0,5 mA.La scarica dell'oscillatore è regolata a 8,3 mA.Durante il blocco sottotensione, lo stadio di uscita può assorbire almeno 10 mA a meno di 1,2 V per VCColtre 5V.
La differenza tra i membri di questa famiglia è mostrata nella tabella seguente.
| Parte # | UVLO attivato | UVLO disattivato | Ciclo di lavoro massimo |
|---|---|---|---|
| UC1842A | 16,0 V | 10,0 V | <100% |
| UC1843A | 8,5 V | 7,9 V | <100% |
| UC1844A | 16,0 V | 10,0 V | <50% |
| UC1845A | 8,5 V | 7,9 V | <50% |
VALUTAZIONI MASSIME ASSOLUTE(Nota 1)
Tensione di alimentazione (sorgente a bassa impedenza) ..............30 V
Tensione di alimentazione (ICC mA).....................Autolimitante
Corrente di uscita...................................±1 A
Energia in uscita (carico capacitivo) .....................5µJ
Ingressi analogici (pin 2, 3) ..................da -0,3V a +6,3V
Errore Amp Output Corrente dissipata ....................10mA
Dissipazione di potenza a TA ≤ 25°C (DIL-8) ................1W
Intervallo di temperatura di conservazione .............da -65°C a +150°C
Temperatura del piombo (saldatura, 10 secondi) ..........300°C
Nota 1. Tutte le tensioni sono rispetto a terra, pin 5. Le correnti sono positive in ingresso, negative in uscita dal terminale specificato.Consultare la sezione Imballaggio del Databook per le limitazioni termiche e le considerazioni sugli imballi.I numeri dei pin si riferiscono solo al pacchetto DIL.
DIAGRAMMA A BLOCCHI
