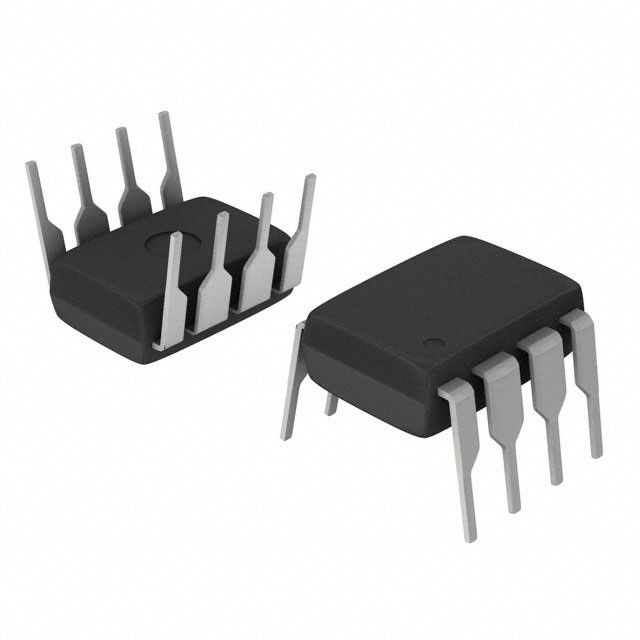

DS1232LP + Componenti del circuito integrato del chip MicroMonitor a bassa potenza

Chip micromonitor a bassa potenza DS1232LP+

CARATTERISTICHE

Versione a bassissima potenza di DS1232

Corrente di riposo 50 A

Arresta e riavvia un microprocessore fuori controllo

Riavvia automaticamente il microprocessore dopo un'interruzione di corrente

Monitora il pulsante per l'esclusione esterna

Monitoraggio accurato dell'alimentazione del microprocessore al 5% o al 10% Disponibile DIP a 8 pin, SOIC a 8 pin o pacchetto salvaspazio µ–SOP

Disponibile pacchetto SOIC a 16 pin opzionale

Temperatura industriale da -40°C a +85°C disponibile, designato N

DESCRIZIONE

Il chip micromonitor a bassa potenza DS1232LP/LPS monitora tre condizioni vitali per un microprocessore: alimentazione, esecuzione del software e override esterno.In primo luogo, un circuito comparatore e di riferimento con compensazione della temperatura di precisione monitora lo stato di VCC.Quando si verifica una condizione fuori tolleranza, viene generato un segnale interno di interruzione dell'alimentazione che forza il ripristino allo stato attivo.Quando VCC ritorna in una condizione di tolleranza, i segnali di ripristino vengono mantenuti nello stato attivo per un minimo di 250 ms per consentire all'alimentatore e al processore di stabilizzarsi.

La seconda funzione svolta dal DS1232LP/LPS è il controllo del reset tramite pulsante.Il DS1232LP/LPS elimina il rimbalzo dell'ingresso del pulsante e garantisce un'ampiezza dell'impulso di ripristino attivo di almeno 250 ms.La terza funzione è un timer watchdog.Il DS1232LP/LPS dispone di un timer interno che forza i segnali di ripristino allo stato attivo se l'ingresso strobo non viene portato basso prima del timeout.La funzione watchdog timer può essere impostata per funzionare con impostazioni di timeout di circa 150 ms, 600 ms e 1,2 secondi.

FUNZIONAMENTO – MONITORAGGIO DELLA POTENZA

DS1232LP/LPS rileva condizioni di alimentazione fuori tolleranza e avverte un sistema basato su processore di un'imminente interruzione dell'alimentazione.Quando VCC scende al di sotto di un livello preimpostato come definito da TOL, il comparatore VCC emette i segnali RST e RST.Quando TOL è collegato a terra, i segnali RST e RST diventano attivi quando VCC scende al di sotto di 4,75 volt.Quando TOL è collegato a VCC, i segnali RST e RST diventano attivi quando VCC scende al di sotto di 4,5 volt.L'RST e l'RST sono segnali di controllo eccellenti per un microprocessore, poiché l'elaborazione viene interrotta negli ultimi istanti possibili di VCC valido.All'accensione, RST e RST vengono mantenuti attivi per un minimo di 250 ms per consentire la stabilizzazione dell'alimentatore e del processore.FUNZIONAMENTO – RESET PULSANTE Il DS1232LP/LPS fornisce un pin di ingresso per il collegamento diretto a un pulsante (Figura 1).L'ingresso di ripristino del pulsante richiede un segnale basso attivo.Internamente, questo ingresso è antirimbalzo e temporizzato in modo tale da generare segnali RST e RST di almeno 250 ms minimo.Il ritardo di 250 ms inizia quando l'ingresso di ripristino del pulsante viene rilasciato dal livello basso.

FUNZIONAMENTO – TIMER WATCHDOG

La funzione watchdog timer forza i segnali RST e RST allo stato attivo quando l'ingresso ST non viene stimolato per un periodo di tempo predeterminato.Il periodo di tempo è impostato dall'ingresso TD per essere tipicamente 150 ms con TD collegato a terra, 600 ms con TD lasciato scollegato e 1,2 secondi con TD collegato a VCC.Il timer watchdog avvia il timeout dal periodo di tempo impostato non appena RST e RST sono inattivi.Se si verifica una transizione da alto a basso sul pin di ingresso ST prima del timeout, il timer watchdog viene reimpostato e ricomincia il timeout.Se al timer watchdog è consentito il timeout, i segnali RST e RST vengono portati allo stato attivo per almeno 250 ms.L'ingresso ST può essere derivato da segnali di indirizzo del microprocessore, segnali di dati e/o segnali di controllo.Quando il microprocessore funziona normalmente, questi segnali provocherebbero, come routine, il ripristino del watchdog prima del timeout.Per garantire che il watchdog timer non vada in timeout, deve verificarsi una transizione da alto a basso pari o inferiore al minimo mostrato nella Tabella 1. Un tipico esempio di circuito è mostrato nella Figura 2.
