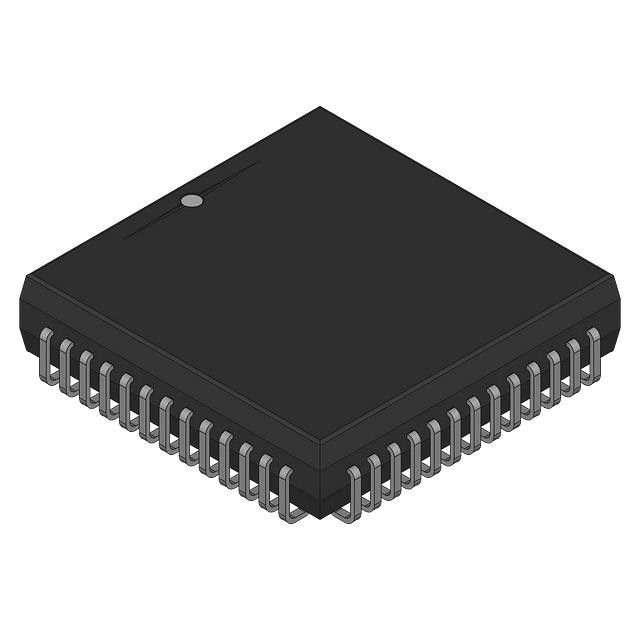

Chip del circuito integrato del trasmettitore/ricevitore di HOTLink, circuiti integrati IC di elettronica CY7B923- JC

Chip del circuito integrato del trasmettitore/ricevitore di HOTLink, circuiti integrati IC di elettronica CY7B923- JC

Caratteristiche

• Compatibile con Fibre Channel

• Compatibile con IBM ESCON

• Conforme a DVB-ASI

• Compatibile con ATM

• codificato 8B/10B o non codificato a 10 bit

• HOTLink standard: 160–330 Mbps

• HOTLink ad alta velocità: 160–400 Mbps per applicazioni ad alta velocità

• HOTLink a bassa velocità: 150–160 Mbps per applicazioni in fibra a basso costo

• I/O sincrono TTL

• Nessun componente esterno ad anello chiuso di fase (PLL).

• Tripla uscita seriale PECL 100K

• Doppi ingressi seriali PECL 100K

• Bassa potenza: 350 mW (Tx), 650 mW (Rx)

• Compatibile con moduli in fibra ottica, cavo coassiale e supporti a doppino intrecciato

• Autotest integrato (BIST)

• Singola alimentazione +5V

• SOIC/PLCC/LCC a 28 pin

• Pacchetti Pb-Free disponibili

• BiCMOS da 0,8µ

descrizione funzionale

Descrizione funzionale Il trasmettitore HOTLink‚ CY7B923 e il ricevitore HOTLink CY7B933 sono elementi costitutivi delle comunicazioni punto-punto che trasferiscono dati su collegamenti seriali ad alta velocità (fibra, coassiale e doppino intrecciato).Le velocità dati HOTLink standard vanno da 160 a 330 Mbit/secondo.HOTLink ad alta velocità è disponibile anche per applicazioni ad alta velocità (160–400 Mbit/secondo), nonché, per applicazioni a basso costo, HOTLink-155 (operazioni da 150–160 Mbit/secondo).La Figura 1 illustra le connessioni tipiche ai sistemi host o ai controller.Otto bit di dati utente o informazioni sul protocollo vengono caricati nel trasmettitore HOTLink e codificati.I dati seriali vengono spostati fuori dalle tre porte seriali ECL positive differenziali (PECL) alla velocità in bit (che è dieci volte la velocità in byte).Il ricevitore HOTLink accetta il flusso di bit seriale agli ingressi del ricevitore di linea differenziale e, utilizzando un sincronizzatore di clock PLL completamente integrato, recupera le informazioni di temporizzazione necessarie per la ricostruzione dei dati.Il flusso di bit viene deserializzato, decodificato e controllato per errori di trasmissione.I byte recuperati vengono presentati in parallelo all'host ricevente insieme a un clock a velocità di byte.L'encoder/decoder 8B/10B può essere disabilitato nei sistemi che già codificano o codificano i dati trasmessi.I segnali di I/O sono disponibili per creare un'interfaccia perfetta sia con FIFO asincroni (ad es. CY7C42X) che con FIFO sincronizzati (ad es. CY7C44X).Un generatore e verificatore di pattern BIST consente di testare il trasmettitore, il ricevitore e il collegamento di collegamento come parte di un controllo diagnostico del sistema.I dispositivi HOTLink sono ideali per una varietà di applicazioni in cui un'interfaccia parallela può essere sostituita con un collegamento seriale point-to-point ad alta velocità.Le applicazioni includono l'interconnessione di workstation, server, archiviazione di massa e apparecchiature di trasmissione video.

Valutazioni massime

Temperatura di immagazzinamento..................................da −65°C a +150°C

Temperatura ambiente con alimentazione applicata.............Da −55°C a +125°C

Tensione di alimentazione al potenziale di terra................. Da −0,5 V a +7,0 V

Tensione di ingresso CC ................................................ da -0,5V a +7,0V

Corrente di uscita nelle uscite TTL (BASSA)................................30 mA

Corrente di uscita nelle uscite PECL (HIGH)................................−50 mA

Tensione di scarica statica ...................................... >4001V

(secondo MIL−STD−883, metodo 3015)

Corrente di latch-up .................................................. ....... >200mA
