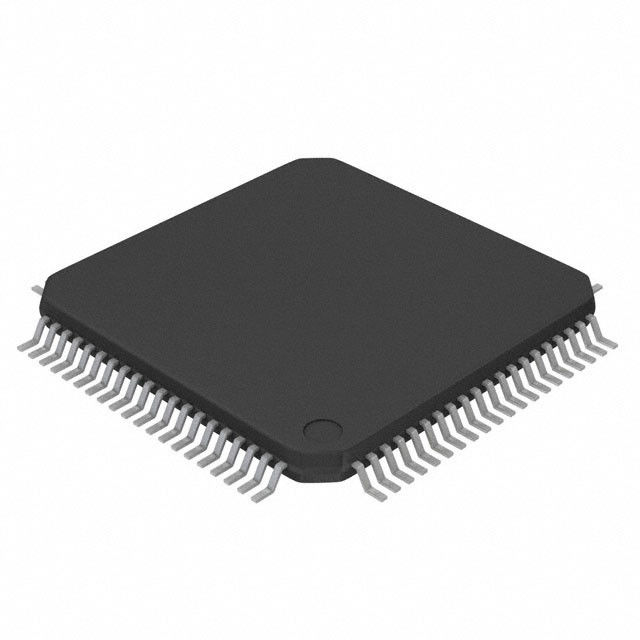

Microchip e circuiti integrati LPC1752FBD80K ARM Cortex a 32 bit - microcontrollore M3

Microchip e circuiti integrati LPC1752FBD80 ARM Cortex a 32 bit - microcontrollore M3

Descrizione generale

LPC1766 è un microcontrollore basato su ARM Cortex-M3 per applicazioni embedded caratterizzato da un alto livello di integrazione e basso consumo energetico.ARM Cortex-M3 è un core di nuova generazione che offre miglioramenti del sistema come funzioni di debug migliorate e un livello più elevato di integrazione del blocco di supporto.

L'LPC1766 funziona a frequenze della CPU fino a 80 MHz.La CPU ARM Cortex-M3 incorpora una pipeline a 3 stadi e utilizza un'architettura Harvard con istruzioni locali e bus dati separati, nonché un terzo bus per le periferiche.La CPU ARM Cortex-M3 include anche un'unità di prefetch interna che supporta la ramificazione speculativa.

Il complemento periferico dell'LPC1766 include 256 kB di memoria flash, 64 kB di memoria dati, MAC Ethernet, interfaccia USB Device/Host/OTG, controller DMA generico a 8 canali, 4 UART, 2 canali CAN, 2 controller SSP, SPI interfaccia, 3 interfacce I 2C, interfaccia I2S a 2 ingressi più 2 uscite, ADC a 12 bit a 8 canali, DAC a 10 bit, controllo motore PWM, interfaccia Encoder in quadratura, 4 timer per uso generico, PWM per uso generico a 6 uscite, ultra -RTC a bassa potenza con alimentazione a batteria separata e fino a 70 pin I/O generici.

LPC1766 è pin compatibile con il microcontrollore LPC2366 basato su ARM7.

Caratteristiche

• „ Processore ARM Cortex-M3, funzionante a frequenze fino a 80 MHz.È inclusa un'unità di protezione della memoria (MPU) che supporta otto regioni.„
• ARM Cortex-M3 integrato Nested Vectored Interrupt Controller (NVIC).„
• Memoria di programmazione flash on-chip da 256 kB.L'acceleratore di memoria flash potenziato consente il funzionamento ad alta velocità a 80 MHz senza stati di attesa.„
• In-System Programming (ISP) e In-Application Programming (IAP) tramite software boot loader su chip.„
• SRAM su chip da 64 kB include: ‹
  • 32 kB di SRAM sulla CPU con codice locale/bus dati per un accesso CPU ad alte prestazioni.‹
  • Due blocchi SRAM da 16 kB con percorsi di accesso separati per un throughput più elevato.Questi blocchi SRAM possono essere utilizzati per la memoria Ethernet, USB e DMA, nonché per l'istruzione CPU generica e l'archiviazione dei dati.
• Controller DMA generico a otto canali (GPDMA) sulla matrice multistrato AHB che può essere utilizzato con SSP, I2S, UART, le periferiche del convertitore da analogico a digitale e da digitale ad analogico, i segnali di corrispondenza del timer e per la memoria in -trasferimenti di memoria.„
• L'interconnessione a matrice AHB multistrato fornisce un bus separato per ciascun master AHB.I master AHB includono la CPU, il controller DMA per uso generico, il MAC Ethernet e l'interfaccia USB.Questa interconnessione fornisce comunicazioni senza ritardi di arbitraggio.„
• Il bus APB diviso consente un throughput elevato con pochi stalli tra CPU e DMA.„
• Interfacce seriali: ‹
  • MAC Ethernet con interfaccia RMII e controller DMA dedicato.‹
  • Controller dispositivo/host/OTG USB 2.0 full-speed con controller DMA dedicato e PHY su chip per le funzioni dispositivo, host e OTG.‹
  • Quattro UART con generazione di baud rate frazionario, FIFO interno, supporto DMA e supporto RS-485.Un UART ha I/O di controllo del modem e un UART ha il supporto IrDA.‹
  • Controller CAN 2.0B a due canali.‹
  • Controller SPI con comunicazione sincrona, seriale, full duplex e lunghezza dati programmabile.‹
  • Due controller SSP con funzionalità FIFO e multiprotocollo.Le interfacce SSP possono essere utilizzate con il controller GPDMA.‹
  • Due io²Interfacce C-bus che supportano la modalità veloce con una velocità dati di 400 kbit/s con riconoscimento di più indirizzi e modalità monitor.‹
  • Uno io²Interfaccia C-bus che supporta la specifica I2C-bus completa e la modalità Fast Plus con una velocità dati di 1 Mbit/s con riconoscimento di più indirizzi e modalità monitor.
  • < IO²Interfaccia S (Inter-IC Sound) per ingresso o uscita audio digitale, con controllo della frequenza frazionaria.L'interfaccia I2S può essere utilizzata con il GPDMA.L'interfaccia I2S supporta la trasmissione e la ricezione di dati a 3 e 4 fili, nonché l'ingresso/uscita del master clock.
• „ Altre periferiche: ‹
  • 70 pin GPIO (General Purpose I/O) con resistori pull-up/down configurabili e una nuova modalità operativa open-drain configurabile.‹
  • Convertitore analogico-digitale (ADC) a 12 bit con multiplexing di ingresso tra otto pin, velocità di conversione fino a 1 MHz e registri di risultati multipli.L'ADC a 12 bit può essere utilizzato con il controller GPDMA.‹
  • Convertitore digitale-analogico (DAC) a 10 bit con timer di conversione dedicato e supporto DMA.‹
  • Quattro timer/contatori generici, con un totale di otto ingressi di acquisizione e dieci uscite di confronto.Ogni blocco timer ha un ingresso di conteggio esterno e supporto DMA.‹
  • Un controllo motore PWM con supporto per controllo motore trifase.‹
  • Interfaccia encoder in quadratura in grado di monitorare un encoder in quadratura esterno.‹
  • Un blocco PWM/timer standard con ingresso di conteggio esterno.‹
  • Orologio in tempo reale (RTC) con dominio di potenza separato e oscillatore RTC dedicato.Il blocco RTC include 64 byte di registri di backup alimentati a batteria.‹
  • Watchdog Timer (WDT) reimposta il microcontrollore entro un ragionevole lasso di tempo se entra in uno stato errato.‹
  • Timer tick di sistema, inclusa un'opzione di ingresso orologio esterno.‹
  • Il timer di interrupt ripetitivo fornisce interrupt temporizzati programmabili e ripetuti.
  • Ogni periferica ha il proprio divisore di clock per un ulteriore risparmio energetico.„
• Interfaccia di test/debug JTAG standard per la compatibilità con gli strumenti esistenti.Opzioni Serial Wire Debug e Serial Wire Trace Port.„
• Il modulo Emulation Trace consente il tracciamento in tempo reale non intrusivo e ad alta velocità dell'esecuzione delle istruzioni.„
• La PMU (unità di gestione dell'alimentazione) integrata regola automaticamente i regolatori interni per ridurre al minimo il consumo energetico durante le modalità Sleep, Deep sleep, Power-down e Deep power-down.„
• Quattro modalità di risparmio energetico: Sleep, Deep-sleep, Power-down e Deep power-down.„
• Alimentazione singola da 3,3 V (da 2,4 V a 3,6 V).„
• Quattro ingressi di interrupt esterni configurabili come sensibili al fronte/livello.Tutti i pin su PORT0 e PORT2 possono essere utilizzati come sorgenti di interrupt sensibili al fronte.„
• Ingresso di interrupt non mascherabile (NMI).„
• Funzione di uscita dell'orologio che può riflettere l'orologio dell'oscillatore principale, l'orologio IRC, l'orologio RTC, l'orologio della CPU e l'orologio USB.„
• Il Wakeup Interrupt Controller (WIC) consente alla CPU di riattivarsi automaticamente da qualsiasi interruzione di priorità che può verificarsi mentre i clock sono fermi nelle modalità di sospensione profonda, spegnimento e spegnimento profondo.„
• Riattivazione del processore dalla modalità di spegnimento tramite interruzioni da varie periferiche.„
• Rilevamento di brownout con soglia separata per interrupt e ripristino forzato.„
• Ripristino all'accensione (POR).„
• Oscillatore a cristallo con una gamma operativa da 1 MHz a 24 MHz.„
• Oscillatore RC interno da 4 MHz regolato con una precisione dell'1% che può essere utilizzato opzionalmente come clock di sistema.„
• PLL consente il funzionamento della CPU fino alla velocità massima della CPU senza la necessità di un cristallo ad alta frequenza.Può essere eseguito dall'oscillatore principale, dall'oscillatore RC interno o dall'oscillatore RTC.
• „ USB PLL per una maggiore flessibilità.„
• Code Read Protection (CRP) con diversi livelli di sicurezza.„
• Disponibile come pacchetto LQFP a 100 pin (14 x 14 x 1,4 mm).

Applicazioni

• „eMetering“
• Illuminazione „
• Reti industriali „
• Sistemi di allarme „
• Elettrodomestici „
• Controllo del motore

Diagramma a blocchi

Profilo del pacchetto

LQFP100: pacchetto quad flat in plastica a basso profilo;100 derivazioni;corpo 14 x 14 x 1,4 mm SOT407-1
