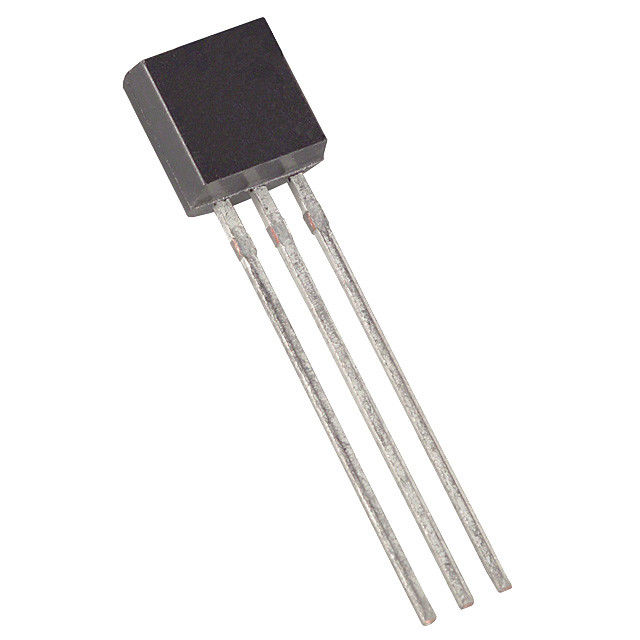

Termometro digitale a 1 filo con chip IC programmabili DS18B20+
programming ic chips
,programmable audio chip
DS18B20
Termometro digitale a 1 filo con risoluzione programmabile
CARATTERISTICHEƒ
- L'esclusiva interfaccia 1-Wire® richiede solo un pin della porta per la comunicazione ƒ
- Ogni dispositivo ha un codice seriale univoco a 64 bit memorizzato in una ROM integrata ƒ
- La capacità multidrop semplifica le applicazioni distribuite di rilevamento della temperatura ƒ
- Non richiede componenti esterni ƒ
- Può essere alimentato dalla linea dati;L'intervallo di alimentazione è compreso tra 3,0 V e 5,5 V ƒ
- Misura temperature da -55°C a +125°C (da -67°F a +257°F) ƒ
- ±0.5°C Precisione da -10°C a +85°C ƒ
- La risoluzione del termometro è selezionabile dall'utente da 9 a 12 bit ƒ
- Converte la temperatura in una parola digitale a 12 bit in 750 ms (massimo) ƒ
- Impostazioni di allarme non volatile (NV) definibili dall'utente ƒ
- Comando di ricerca allarme Identifica e indirizza i dispositivi la cui temperatura è al di fuori dei limiti programmati (condizione di allarme temperatura) ƒ
- Disponibile in package SO a 8 pin (150 mil), μSOP a 8 pin e TO-92 a 3 pin
- Software compatibile con DS1822
- ƒLe applicazioni includono controlli termostatici, sistemi industriali, prodotti di consumo, termometri o qualsiasi sistema termicamente sensibile
DESCRIZIONE
Il termometro digitale DS18B20 fornisce misurazioni della temperatura Celsius da 9 bit a 12 bit e dispone di una funzione di allarme con punti di attivazione superiori e inferiori non volatili programmabili dall'utente.Il DS18B20 comunica su un bus 1-Wire che per definizione richiede solo una linea dati (e terra) per la comunicazione con un microprocessore centrale.Ha un intervallo di temperatura di esercizio da -55°C a +125°C ed è preciso a ±0,5°C nell'intervallo da -10°C a +85°C.Inoltre, il DS18B20 può derivare l'alimentazione direttamente dalla linea dati ("alimentazione parassita"), eliminando la necessità di un alimentatore esterno.
Ogni DS18B20 ha un codice seriale univoco a 64 bit, che consente a più DS18B20 di funzionare sullo stesso bus 1-Wire.Pertanto, è semplice utilizzare un microprocessore per controllare molti DS18B20 distribuiti su una vasta area.Le applicazioni che possono trarre vantaggio da questa funzionalità includono controlli ambientali HVAC, sistemi di monitoraggio della temperatura all'interno di edifici, apparecchiature o macchinari e sistemi di monitoraggio e controllo dei processi.
VALUTAZIONI MASSIME ASSOLUTE
Intervallo di tensione su qualsiasi pin rispetto a terra ............................................. .......................da -0,5V a +6,0V
Intervallo operativo di temperatura............................................... .......................................-55°C a +125°C
Intervallo di temperatura di stoccaggio ................................................ ....................................-55°C a +125°C
Temperatura di saldatura .................................................. ....Fare riferimento alla specifica IPC/JEDEC J-STD-020.
Questi sono solo valori di sollecitazione e il funzionamento funzionale del dispositivo in queste o in qualsiasi altra condizione superiore a quelle indicate nelle sezioni operative di questa specifica non è implicito.L'esposizione a condizioni di rating massimo assoluto per lunghi periodi di tempo può influire sull'affidabilità.
CONFIGURAZIONI PIN
