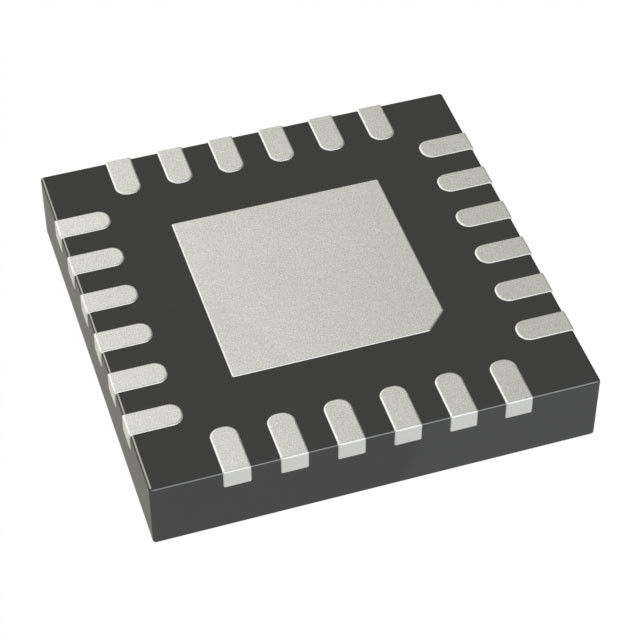

Circuito integrato Chip Integrated Synthesizer e VCO ADF4360-4BCPZ
circuit board ic
,electronic chip board
Sintetizzatore integrato e VCO ADF4360-4
CARATTERISTICHE
Gamma di frequenza dell'uscita: 1450 megahertz - 1750 megahertz
Uscita Divide-by-2
3,0 alimentazione elettrica V di 3,6 - di V
1,8 compatibilità di logica di V
Sintetizzatore di numero intero-n
Prescaler programmabile 8/9, 16/17, 32/33 del doppio-modulo
Livello potenza di uscita programmabile
interfaccia seriale del 3-cavo
La serratura analogica e digitale individua
L'hardware ed il software spengono il modo
APPLICAZIONI
Microtelefoni senza fili (DECT, GSM, PCS, DCS, WCDMA)
Attrezzatura di prova
LANs senza fili
Attrezzatura di CATV
DESCRIZIONE GENERALE
Il ADF4360-4 è un sintetizzatore completamente integrato di numero intero-n e ad un oscillatore controllato a tensione (VCO). Il ADF4360-4 è progettato per una frequenza concentrare di 1600 megahertz. Inoltre, un'opzione divide-by-2 è disponibile, con cui l'utente ottiene un'uscita di rf tra compreso 725 megahertz e 875 megahertz.
Il controllo di tutti i registri del su chip è attraverso un'interfaccia semplice di 3 cavi. Il dispositivo funziona con un'alimentazione elettrica che varia da 3,0 V a 3,6 V e può essere spentoe una volta non in uso.
SCHEMA A BLOCCHI FUNZIONALE
CARATTERISTICHE CRONOMETRANTI
AVDD = DVDD = VVCO = UN ± 10% DI 3,3 V; AGND = DGND = 0 V; 1,8 V e 3 livelli logici di V usati; TUM = TMIN a TMAX, salvo indicazione contraria.
Parametro | Limite a TMIN a TMAX (versione di B) | Unità | Condizioni di prova/osservazioni |
T1 |
20 |
min di NS | Il LE ha installato il tempo |
T2 | 10 | min di NS | DATI PER CRONOMETRARE tempo installato |
T3 | 10 | min di NS | DATI PER CRONOMETRARE tempo di tenuta |
t4 | 25 | min di NS | Alta durata dell'OROLOGIO |
t5 | 25 | min di NS | Durata bassa dell'OROLOGIO |
t6 | 10 | min di NS | OROLOGIO a tempo installato di LE |
t7 | 20 | min di NS | Larghezza di impulso di LE |
TUM di VALUTAZIONI MASSIME ASSOLUTE = 25°C, salvo indicazione contraria.
Parametro Valutazione |
AVDD a terra1 V di −0.3 V - +3,9 AVDD a DVDD V di −0.3 V - +0,3 VVCO a terra V di −0.3 V - +3,9 VVCO a AVDD V di −0.3 V - +0,3 Tensione dell'ingresso/uscita di Digital a terra −0.3 V a VDD + 0,3 V Tensione analogica dell'ingresso/uscita a terra −0.3 V a VDD + 0,3 V REFIN a terra −0.3 V a VDD + 0,3 V Gamma di temperatura di funzionamento Temperatura di giunzione massima 150°C Impedenza termica del θJA di CSP (Pagaia ha saldato) 50°C/W (Pagaia non saldata) 88°C/W Temperatura del cavo, saldante Fase di vapore (sec 60) 215°C Infrarosso (sec 15) 220°C |
1 TERRA = AGND = DGND = 0 V.
Gli sforzi sopra quelli elencati nell'ambito delle valutazioni massime assolute possono danneggiare permanente il dispositivo. Ciò è uno sforzo che valuta soltanto; l'operazione funzionale del dispositivo a questi o di alcuni altri termini sopra quelli indicati nelle sezioni operative di questa specificazione non è implicata. L'esposizione ai termini di valutazione di massimo assoluta per i periodi estesi può colpire l'affidabilità del dispositivo. Questo dispositivo è un circuito integrato di rendimento elevato rf con una valutazione di ESD di <1 kV="" and="" it="" is="" ESD="" sensitive="">
