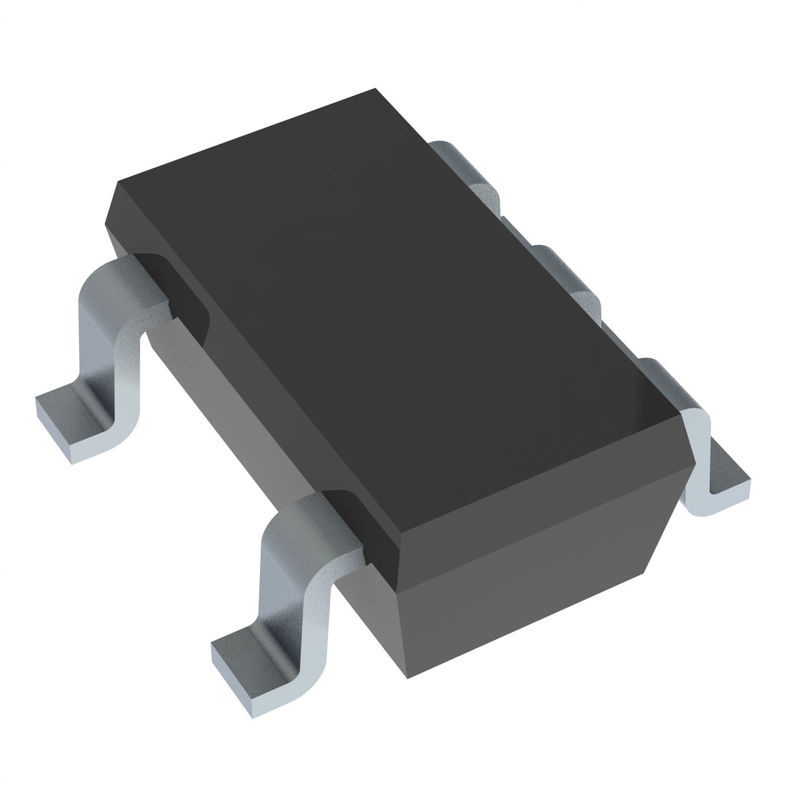

Regolatore di tensione di Micropower della perla di ferrite di LP2983AIM5-1.0 SMD
ferrite bead model
,multilayer ceramic chip capacitors
LP2983 il regolatore di tensione di Micropower 150 mA in pacchetto SOT-23 per il ≤ 1.2V di tensioni in uscita ha progettato per uso con i condensatori molto bassi dell'uscita di esr
Descrizione generale
Il LP2983 è i 150 mA, regolatore di tensione dell'fisso-uscita destinato per fornire la regolazione del voltaggio stretta nelle applicazioni il ≤ 1.2V di tensioni in uscita.
Facendo uso di un processo ottimizzato di VIP™ (PNP verticalmente integrato), il LP2983 consegna la prestazione senza pari in tutte le specifiche critiche:
Pin Current a terra: In genere 825 carico del µA @ 150 mA e µA 75 @ un carico da 1 mA.
Stabilità migliorata: Il LP2983 è stabile con il condensatore esr dell'uscita giù a zero, che permette l'uso dei condensatori ceramici sull'uscita.
Più piccola dimensione possibile: Il pacchetto SOT-23 usa lo spazio minimo assoluto del bordo.
Uscita di precisione: tensioni in uscita di tolleranza di 1% disponibili (grado di A).
Caratteristiche
- Corrente d'uscita garantita di 150 mA
- Più piccola dimensione possibile (pacchetto SOT-23)
- Richiede le componenti esterne minime
- Stalla con il condensatore dell'uscita basso esr
- Perno a terra basso corrente a tutti i carichi
- Accuratezza 1% (grado di tensione in uscita di A)
- Alta capacità di picco di corrente
- Ampia gamma di tensione di rifornimento (16V massimi)
- ZOUT basso: 0.3Ω tipico (10 hertz - 1 megahertz)
- Protezione sovracorrente/di temperatura eccessiva
- −40˚C alla gamma di temperature della giunzione di +125˚C
Applicazioni
- Telefono cellulare
- Palmtop/computer portatile
- Palmare (PDA)
- Videocamera portatile, stereotipia personale, macchina fotografica
Valutazioni massime assolute (nota 1)
Se dispositivi specificati militari/aerospaziali sono richiesti, contatti prego i distributori commerciali nazionali dell'ufficio vendite a semiconduttore per disponibilità e le specifiche.
Gamma di temperature di stoccaggio −65˚C a +150˚C
Gamma di temperature di funzionamento della giunzione −40˚C a +125˚C
Impiegati del cavo. (Saldare, sec 5.) 260˚C
Valutazione di ESD (nota 2) 2 chilovolt
Dissipazione di potere (nota 3) Internamente limitato
Tensione di rifornimento introdotta (sopravvivenza) −0.3V a +16V
Tensione di rifornimento introdotta (funzionare) 2.2V a +16V
Tensione in ingresso di arresto (sopravvivenza) −0.3V a +16V
Sopravvivenza di tensione in uscita, (nota 4) −0.3V a +9V
IOUT (sopravvivenza) Cortocircuito protettivo
Sopravvivenza di tensione dell'ingresso/uscita, (nota 5) −0.3V a +16V
Schema a blocchi
Circuito di base di applicazione
Diagramma di collegamento
