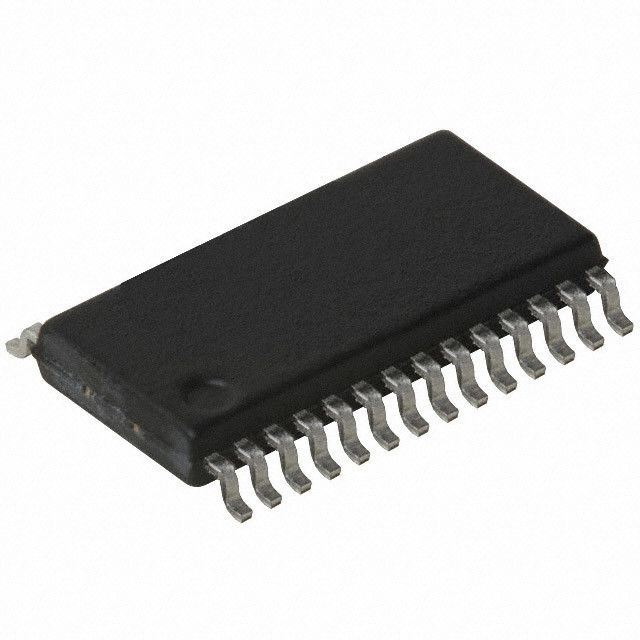

FT245RL IC elettronico scheggia il singolo circuito integrato USB FIFO IC
fabbricante:
Produttore
Descrizione:
Ponte di USB, USB all'interfaccia 28-SSOP di USB 2.0 FIFO di FIFO
Categoria:
Chip a circuito integrato
Prezzo:
Negotiate
Metodo di pagamento:
T/T, Western Union, Paypal
Specifiche
Temperatura di stoccaggio:
-65°C a 150°C
Temperatura ambiente (potere applicato):
-40°C a 85°C
VCC tensione di rifornimento:
-0,5 - +6,00 V
Tensione in ingresso di CC – USBDP e USBDM:
-0,5 - +3,8 V
Tensione in ingresso di CC – tutti gli altri input:
-0,5 a + (VCC +0,5) V
Corrente d'uscita di CC – uscite:
24 mA
Punto culminante:
electronic integrated circuit
,linear integrated circuits
Introduzione
FT245R USB FIFO IC - singolo chip USB per parallelizzare l'interfaccia bidirezionale del trasferimento di dati di FIFO
Il FT245R è USB per parallelizzare l'interfaccia di FIFO con le seguenti caratteristiche avanzate:
- Singolo chip USB per parallelizzare l'interfaccia bidirezionale del trasferimento di dati di FIFO.
- Intero protocollo di USB trattato sul chip. Nessuna programmazione specifica dei firmware di USB ha richiesto.
- 1024 completamente integrati hanno morso EEPROM che immagazzina i descrittori del dispositivo e la configurazione dell'ingresso/uscita di FIFO.
- Resistenze completamente integrate di termine di USB.
- Generazione di orologio completamente integrata senza il cristallo esterno richiesto.
- Velocità di trasmissione, fino a 1Mbyte/in secondo luogo.
- byte 128 ricevere il buffer di trasmissione byte da 256 e dell'amplificatore che utilizza tecnologia regolare dell'amplificatore per tenere conto alto flusso di dati.
- Il porto virtuale senza diritti d'autore di COM del ‟s di FTDI (VCP) ed i driver diretti (D2XX) eliminano il requisito dello sviluppo del driver di USB nella maggior parte dei casi.
- Caratteristica unica di USB FTDIChip-ID™.
- Perni configurabili dell'ingresso/uscita dell'interfaccia di FIFO.
- Opzioni di interfaccia pungenti sincrone ed asincrone di colpo.
- Il dispositivo ha fornito preprogrammato con il numero di serie unico di USB.
- Il bus autoalimentato, auto-alimentato ed ad alta potenza del bus di sostegni ha alimentato le configurazioni di USB.
- Convertitore livellato integrato di +3.3V per l'ingresso/uscita di USB.
- Convertitore livellato integrato sull'interfaccia di FIFO per il collegamento al funzionamento esterno di logica fra a +1.8V e a +5V.
- Veri uscita dell'azionamento di 5V/3.3V/2.8V/1.8V CMOS ed input di TTL.
- Forza configurabile dell'azionamento dell'uscita del perno dell'ingresso/uscita.
- Circuito integrato di elettrico su risistemazione.
- Filtrazione completamente integrata del rifornimento di AVCC - nessuna filtrazione di esterno richiesta.
- +3.3V (facendo uso dell'oscillatore esterno) all'operazione della semplice alimentazione di +5.25V (facendo uso dell'oscillatore interno).
- Il funzionamento basso e USB sospendono corrente.
- Consumo basso di larghezza di banda di USB.
- Regolatore ospite di UHCI/OHCI/EHCI compatibile.
- Velocità massima di USB 2.0 compatibile.
- -40°C a 85°C ha esteso la gamma di temperatura di funzionamento.
- Disponibile 28 nel Pin senza Pb compatto pacchetti di QFN- e di SSOP 32 (sia RoHS compiacente).
Applicazioni tipiche
- Migliorando le unità periferiche dell'eredità ad USB
- Cavi ed interfacce del trasferimento di dati di USB del telefono cellulare e senza cordone
- MCU/PLD/FPGA di collegamento ha basato le progettazioni ad USB
- Audio di USB e trasferimento di dati video di breve larghezza di banda
- PDA al trasferimento di dati di USB
- Lettori di USB Smart Card
- Strumentazione di USB
- Controllo industriale di USB
- Interfaccia del lettore MP3 di USB
- Lettore di schede e scrittori dell'USB FLASH
- PC del decoder - interfaccia di USB
- Interfaccia della macchina fotografica digitale di USB
- Modem dell'hardware di USB
- Modem senza fili di USB
- Lettori di codice a barre di USB
- Dongles di crittografia del software e dell'hardware di USB
Valutazioni massime assolute
Le valutazioni massime assolute per i dispositivi di FT245R sono come segue. Questi sono conforme al sistema di valutazione massimo assoluto (IEC 60134). Il superamento dei questi può danneggiare permanente il dispositivo.
| Parametro | Valore | Unità |
| Temperatura di stoccaggio | -65°C a 150°C | Gradi C |
|
Vita del pavimento (dalla borsa) alla fabbrica ambientale (umidità relativa di 30°C/60%) |
168 ore (Livello 3 di IPC/JEDEC J-STD-033A MSL compiacente) * |
Ore |
| Temperatura ambiente (potere applicato) | -40°C a 85°C | Gradi C |
| MTTF FT245RL | 6607685 | ore |
| MTTF FT245RQ | 4464815 | ore |
| VCC tensione di rifornimento | -0,5 - +6,00 | V |
| Tensione in ingresso di CC – USBDP e USBDM | -0,5 - +3,8 | V |
| La CC la tensione in ingresso – l'alta impedenza Bidirectionals | -0,5 a + (VCC +0,5) | V |
| Tensione in ingresso di CC – tutti gli altri input | -0,5 a + (VCC +0,5) | V |
| Corrente d'uscita di CC – uscite | 24 | mA |
* se i dispositivi sono immagazzinati dall'imballaggio oltre questo scadenza i dispositivi sono cotti prima dell'uso. I dispositivi dovrebbero essere dilagati fino ad una temperatura di +125°C ed essere cotti per fino a 17 ore.
