STP10NK80Z - STP10NK80ZFP STW10NK80Z

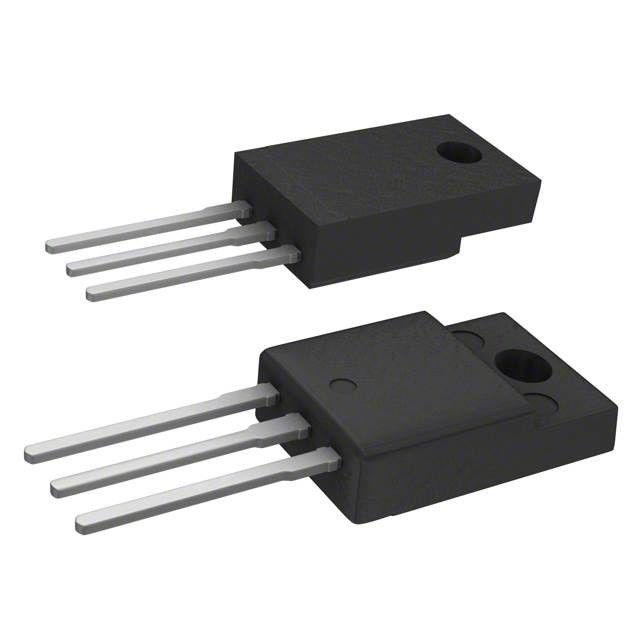

N-MANICA 800V - 0.78Ω - MOSFET Zener-protetto di 9A TO-220/TO-220FP/TO-247 SuperMESH™Power
TIPO | VDSS | RDS (sopra) | Identificazione | Pw |
STP10NK80Z STP10NK80ZFP STW10NK80Z |
800 V 800 V 800 V |
< 0=""> < 0=""> < 0=""> |
9 A 9 A 9 A |
160 W 40 W 160 W |
■RDS TIPICO (sopra) = 0,78 Ω
■CAPACITÀ ESTREMAMENTE ALTA di dv/dt
■LA VALANGA 100% HA PROVATO
■LA TASSA DEL PORTONE HA MINIMIZZATO
■CAPACITÀ INTRINSECHE BASSE STESSE
■BUON REPEATIBILITY FABBRICANTE STESSO
DESCRIZIONE
La serie di SuperMESH™ è ottenuta con un'ottimizzazione estrema della disposizione stripbased affermata del PowerMESH™ della st. Oltre a spingere la su resistenza significativamente, la cura speciale è presa per assicurare una capacità molto buona di dv/dt per le applicazioni più esigenti. Tali serie complementa la gamma completa della st di MOSFETs ad alta tensione compreso i prodotti rivoluzionari di MDmesh™.
APPLICAZIONI
■COMMUTAZIONE A CORRENTE FORTE E AD ALTA VELOCITÀ
■ALIMENTAZIONI ELETTRICHE DI MODO DEL COMMUTATORE
■CONVERTITORI DI DC-AC PER SALDATURA, UPS E L'AZIONAMENTO DEL MOTORE
VALUTAZIONI MASSIME ASSOLUTE
Simbolo | Parametro | Valore | Unità | ||
STP10NK80Z | STP10NK80ZFP | STW10NK80Z | |||
VDS | tensione di Scolo-fonte (VGS = 0) | 800 | V | ||
VDGR | tensione del Scolo-portone (RGS = kΩ 20) | 800 | V | ||
VGS | Tensione di fonte di portone | ± 30 | V | ||
Identificazione | Vuoti corrente (continuo) a TC = 25°C | 9 | 9 (*) | 9 | |
Identificazione | Vuoti corrente (continuo) a TC = 100°C | 6 | 6 (*) | 6 | |
IDM (? •?) | Corrente dello scolo (pulsata) | 36 | 36 (*) | 36 | |
PTOT | Dissipazione totale a TC = 25°C | 160 | 40 | 160 | W |
Ridurre le imposte su fattore | 1,28 | 0,32 | 1,28 | W/°C | |
VESD (G-S) | Fonte ESD (HBM-C=100pF, R=1.5KΩ) del portone | 4 | Chilovolt | ||
dv/dt (1) | Pendio di punta di tensione di recupero del diodo | 4,5 | V/ns | ||
VISO | L'isolamento resiste alla tensione (CC) | - | 2500 | - | V |
Tj Tstg |
Temperatura di giunzione di funzionamento Temperatura di stoccaggio |
-55 - 150 -55 - 150 |
°C °C |
(? •?) larghezza di impulso limitata da area di funzionamento sicuro
(1) ISD ≤9A, di/dt ≤200A/µs, ≤ V (BR) DSS, ≤ TJMAX di VDD di Tj.
(*) ha limitato soltanto dalla temperatura massima conceduta.
