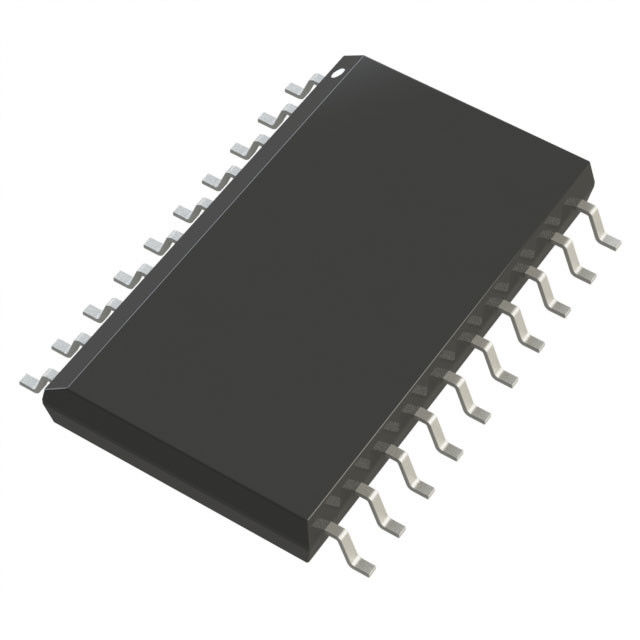

Ricetrasmettitore di potere RS485 del segnale delle componenti del circuito integrato ADM2587EBRWZ-REEL7
electronics ic chip
,integrated circuit components
Ricetrasmettitore di potere RS485 del segnale delle componenti del circuito integrato di ADM2587E
Il segnale ed il potere di ADM2587E hanno isolato il ricetrasmettitore RS-485 con la protezione di ±15 il chilovolt ESD
CARATTERISTICHE
Il ricetrasmettitore RS-485/RS-422, configurabile isolati come mezzo o isoPower® pieno duplex hanno integrato la CC--CC la protezione isolata del convertitore ±15 il chilovolt ESD sui perni dell'ingresso/uscita RS-485 aderisce all'8482:1987 di iso e di ANSI/TIA/EIA-485-A-98 (E) tasso di dati di ADM2582E: Un tasso di 16 dati di Mbps ADM2587E: 500 kilobits 5 l'operazione di V o 3,3 V collegano fino a 256 nodi su un bus aperto e sul cortocircuito, immunità transitoria del ricevitore comune-modo a sicurezza intrinseca degli input dell'alto: sicurezza termica di protezione di arresto di >25 kV/μs e riconoscimento dell'UL di approvazioni regolarici (in attesa di): 2500 V rms per 1 minuto per certificati di idoneità 1577 del VDE dell'UL IL VDE di BACCANO V V 0884-10 (VDE V 0884-10): 2006-12 VIORM = gamma di temperatura di funzionamento del picco di 560 V: −40°C a +85°C altamente integrato, 20 cavi, pacchetto del ampio-corpo SOIC
APPLICAZIONI
RS-485/RS-422 isolato collega i sistemi di trasmissione dei dati multipunto delle reti industriali del campo
DESCRIZIONE GENERALE
I ADM2582E/ADM2587E sono completamente segnale integrato e ricetrasmettitori di dati isolati potere con la protezione di ±15 il chilovolt ESD e sono adatti a comunicazione ad alta velocità sulle linee di trasmissione multipunto. I ADM2582E/ADM2587E comprendono un'alimentazione elettrica isolata integrata CC--CC, che elimina l'esigenza di un blocchetto esterno di isolamento CC--CC. Sono progettati per le linee bilanciate ed aderiscono all'8482:1987 di iso e di ANSI/TIA/EIA-485-A-98 (E). I dispositivi integrano Analog Devices, l'inc, la tecnologia del iCoupler® per combinare un isolatore di 3 canali, una linea driver differenziale dello tre-stato, un ricevitore dell'ingresso differenziale e convertitore di CC-todc del isoPower di Analog Devices in un singolo pacchetto. I dispositivi sono alimentati singola 5 da un rifornimento V di 3,3 o di V, realizzando un segnale completamente integrato e una soluzione isolata potere RS-485.
| Parametro | Valutazione |
|
VCC Tensione in ingresso di Digital (DE, RI, TxD) Tensione in uscita di Digital (RxD) Il driver Output /Receiver la tensione in ingresso Gamma di temperatura di funzionamento Gamma di temperature di stoccaggio ESD (modello del corpo umano) sui perni di A, di B, di Y e di Z ESD (modello del corpo umano) su altri perni Saldatura di temperatura del cavo (sec 10) Fase di vapore (sec 60) Infrarosso (sec 15) |
V di −0.5 V - +7 −0.5 V a VDD + 0,5 V −0.5 V a VDD + 0,5 V V di −9 V - +14 −40°C a +85°C −55°C a +150°C ±15 chilovolt ±2 chilovolt 260°C 215°C 220°C |
DESCRIZIONI DI FUNZIONE E DI PIEDINATURA
