Circuiti di controllo del convertitore CC-CC

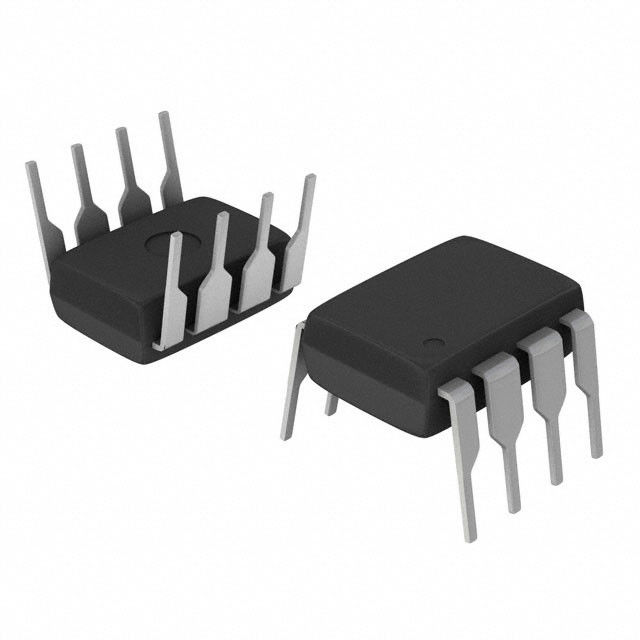

La serie MC34063A è un circuito di controllo monolitico contenente le funzioni primarie richieste per i convertitori c.c./c.c.Questi dispositivi sono costituiti da un riferimento interno compensato in temperatura, un comparatore, un oscillatore a ciclo di lavoro controllato con un circuito di limitazione della corrente attivo, un driver e un interruttore di uscita ad alta corrente.Questa serie è stata specificamente progettata per essere incorporata in applicazioni Step–Down e Step–Up e Voltage–Inverting con un numero minimo di componenti esterni.Fare riferimento alle note applicative AN920A/D e AN954/D per ulteriori informazioni sulla progettazione.
• Funzionamento da 3,0 V a 40 V Input
• Bassa corrente di standby • Limitazione di corrente
• Corrente di commutazione in uscita fino a 1,5 A
• Tensione di uscita regolabile
• Funzionamento in frequenza fino a 100 kHz
• Precisione 2% Riferimento
| Valutazione | Simbolo | Valore | Unità |
| Tensione di alimentazione | vCC | 40 | Vcc |
| Intervallo di tensione di ingresso del comparatore | vIR | da –0,3 a +40 | Vcc |
| Commuta la tensione del collettore | vC(interruttore) | 40 | Vcc |
| Tensione dell'emettitore interruttore (VPin 1 = 40 V) | vE(interruttore) | 40 | Vcc |
| Commuta la tensione del collettore alla tensione dell'emettitore | vCE (interruttore) | 40 | Vcc |
| Tensione del collettore del driver | vC(autista) | 40 | Vcc |
| Corrente collettore driver (Nota 1.) | IOC(autista) | 100 | mA |
