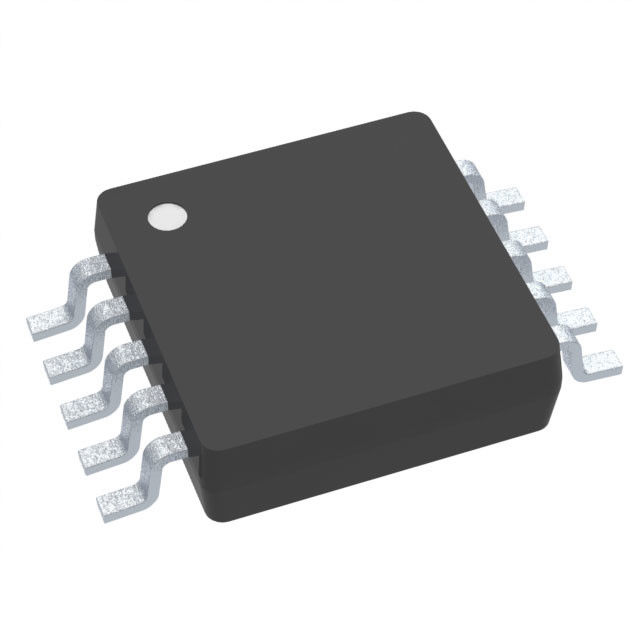

Monitor bidirezionale di corrente/potenza lato alto o basso con interfaccia a due fili INA220AIDGSR
integrated circuit ic
,integrated circuit components
CARATTERISTICHE
• RILEVAMENTO HIGH-SIDE o LOW-SIDE
• RILEVA LE TENSIONI DEL BUS DA 0V A +26V
• SEGNALA CORRENTE, TENSIONE E POTENZA
• 16 INDIRIZZI PROGRAMMABILI
• ALTA PRECISIONE: 1% (Max) OLTRE
TEMPERATURA
• CALIBRAZIONE PROGRAMMABILE DALL'UTENTE
• MODALITÀ DUE FILI VELOCE (3,4 MHz).
• PACCHETTO MSOP-10
APPLICAZIONI
• SERVER
• APPARECCHIATURE PER TELECOMUNICAZIONI
• COMPUTER NOTEBOOK
• GESTIONE ENERGETICA
• CARICA BATTERIE
• SETTORE AUTOMOBILISTICO
• RISERVE ENERGETICHE
• APPARECCHIATURE DI PROVA
DESCRIZIONE
L'INA220 è uno shunt di corrente e un monitor di potenza con un'interfaccia a due fili.L'INA220 monitora sia la caduta dello shunt che la tensione di alimentazione.Un valore di calibrazione programmabile, combinato con un moltiplicatore interno, consente letture dirette in
ampere.Un ulteriore registro di moltiplicazione
calcola la potenza in watt.Il Due Fili
interfaccia dispone di 16 indirizzi programmabili.
L'ingresso shunt separato sull'INA220
ne consente l'utilizzo in sistemi con
rilevamento del lato basso.
Diagramma a blocchi del registro INA220
