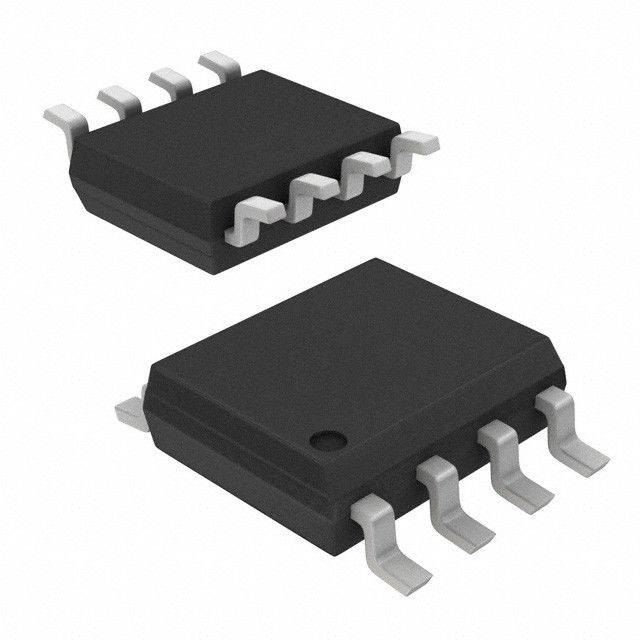

Convertitori di tensione CMOS con chip a circuito integrato ICL7660CBAZ
electronics ic chip
,integrated circuit ic
Intersil ICL7660 e ICL7660A sono circuiti di alimentazione CMOS monolitici che offrono vantaggi prestazionali unici rispetto ai dispositivi precedentemente disponibili.L'ICL7660 esegue conversioni della tensione di alimentazione da positiva a negativa per un intervallo di ingresso da +1,5 V a +10,0 V con conseguenti tensioni di uscita complementari da -1,5 V a -10,0 V e l'ICL7660A esegue le stesse conversioni con un intervallo di ingresso di +1,5 V a +12,0V risultanti in tensioni di uscita complementari da -1,5V a -12,0V.Sono necessari solo 2 condensatori esterni non critici per le funzioni della pompa di carica e del serbatoio di carica.ICL7660 e ICL7660A possono anche essere collegati per funzionare come duplicatori di tensione e genereranno tensioni di uscita fino a +18,6 V con un ingresso di +10 V.
Sul chip sono contenuti un regolatore di alimentazione CC in serie, un oscillatore RC, un traslatore del livello di tensione e quattro interruttori MOS di potenza in uscita.Un unico elemento logico rileva la tensione più negativa nel dispositivo e garantisce che le giunzioni sorgente-substrato dell'interruttore N-Channel in uscita non siano polarizzate in avanti.Questo assicura un funzionamento senza latchup.
L'oscillatore, quando scaricato, oscilla a una frequenza nominale di 10 kHz per una tensione di alimentazione in ingresso di 5,0 V.Questa frequenza può essere abbassata mediante l'aggiunta di un condensatore esterno al terminale "OSC", oppure l'oscillatore può essere sovrapilotato da un clock esterno.
Il terminale "LV" può essere collegato a TERRA per bypassare il regolatore serie interno e migliorare il funzionamento a bassa tensione (LV).A tensioni medio-alte (da +3,5 V a +10,0 V per ICL7660 e da +3,5 V a +12,0 V per ICL7660A), il pin LV viene lasciato flottante per impedire il blocco del dispositivo.
Caratteristiche
• Conversione semplice dell'alimentazione logica +5V in alimentazione ±5V
• Moltiplicazione di tensione semplice (VOUT = (-) nVIN)
• Tipica efficienza di conversione della tensione a circuito aperto 99,9%
• Efficienza energetica tipica 98%
• Ampia gamma di tensioni di funzionamento
- ICL7660 ..........................Da 1,5 V a 10,0 V
-ICL7660A.........................Da 1,5 V a 12,0 V
• ICL7660A Testato al 100% a 3V • Facile da usare
- Richiede solo 2 componenti passivi esterni non critici
• Nessun diodo esterno a piena temperatura.e gamma di tensione
• Disponibile Pb-Free Plus Anneal (conforme a RoHS)
