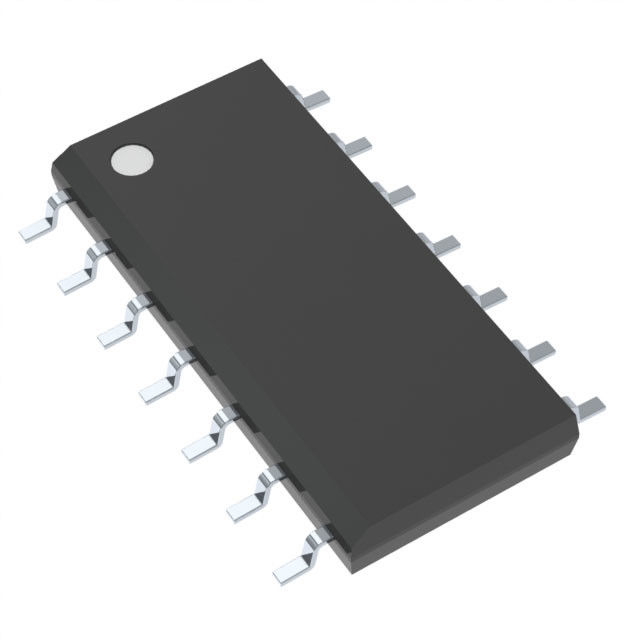

Circuiti integrati comuni LM324D Circuito integrato Chip AMPLIFICATORI OPERATIVI DI INGRESSO DIFFERENZIALE QUAD
electronics ic chip
,integrated circuit ic
LM324, LM324A, LM224, LM2902, LM2902V, NCV2902
Amplificatori operazionali quadrupli ad alimentazione singola
La serie LM324 comprende amplificatori operazionali quadrupli a basso costo con veri ingressi differenziali.Presentano diversi vantaggi distinti rispetto ai tipi di amplificatori operazionali standard nelle applicazioni con alimentazione singola.L'amplificatore quad può funzionare con tensioni di alimentazione di soli 3,0 V o di 32 V con correnti di riposo circa un quinto di quelle associate all'MC1741 (su base per amplificatore).L'intervallo di ingresso in modalità comune include l'alimentazione negativa, eliminando così la necessità di componenti di polarizzazione esterna in molte applicazioni.L'intervallo della tensione di uscita include anche la tensione di alimentazione negativa.
• Uscite protette da corto circuito
• Vero stadio di ingresso differenziale
• Funzionamento con alimentazione singola: da 3,0 V a 32 V (LM224, LM324, LM324A)
• Basse correnti di polarizzazione in ingresso: massimo 100 nA (LM324A)
• Quattro amplificatori per confezione
• Compensato internamente
• L'intervallo di modalità comune si estende fino all'alimentazione negativa
• Pinout standard del settore
• I morsetti ESD sugli ingressi aumentano la robustezza senza influire sul funzionamento del dispositivo
VALUTAZIONI MASSIME(TA = +25°C, se non diversamente specificato.)
Valutazione |
Simbolo | LM224 LM324, LM324A |
LM2902, LM2902V |
Unità |
Tensioni di alimentazione Fornitura singola Rifornimenti divisi |
vCC vCC, vE.E |
32 ±16 |
26 ±13 | Vcc
|
Ingresso tensione differenziale Intervallo (Nota 1) | vIDRO
| ±32
| ±26
| Vcc
|
Ingresso in modalità comune Intervallo di tensione | vICR
| da –0,3 a 32
| da –0,3 a 26
| Vcc
|
| Durata del cortocircuito in uscita | TSC | Continuo | ||
| Temperatura di giunzione | TJ | 150 | °C | |
| Intervallo di temperatura di conservazione | Tstg | Da –65 a +150 | °C | |
Intervallo di temperatura ambiente di esercizio LM224 LM324, 324A LM2902 LM2902V, NCV2902 | TUN |
da –25 a +85 da 0 a +70
|
Da –40 a +105 Da –40 a +125 | °C |
Figura 1. Schema del circuito rappresentativo (un quarto del circuito mostrato)
