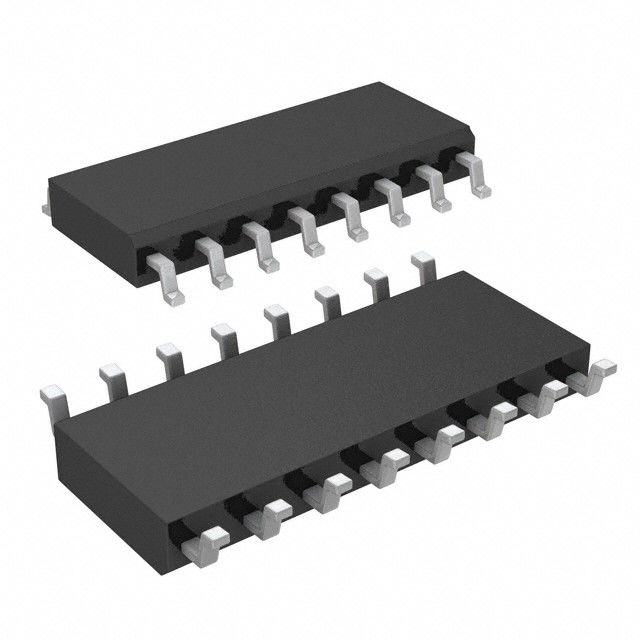

Chip ic elettronici MAX351CSE Chip a circuito integrato Precisione, Quad, interruttori analogici SPST
electronics ic chip
,integrated circuit ic
Interruttori analogici di precisione, Quad, SPST
Descrizione generale
MAX351/MAX352/MAX353 sono interruttori analogici di precisione, quadrupli, unipolari a lancio singolo (SPST).Il MAX351 ha quattro interruttori normalmente chiusi (NC) e il MAX352 ha quattro interruttori normalmente aperti (NO).Il MAX353 ha due interruttori NO e due NC.Tutte e tre le parti offrono una bassa resistenza (meno di 35 Ω), garantita per corrispondere entro 2 Ω tra i canali e rimanere piatta nell'intervallo del segnale analogico (∆3 Ω max).Offrono inoltre bassa dispersione (meno di 250pA a +25°C e meno di 6nA a +85°C) e commutazione rapida (tempo di accensione inferiore a 175ns e tempo di spegnimento inferiore a 145ns).
MAX351/MAX352/MAX353 sono fabbricati con il nuovo processo migliorato di gate al silicio a 44 V di Maxim.I miglioramenti del design garantiscono un'iniezione di carica estremamente bassa (10pC), un basso consumo energetico (35µW) e scariche elettrostatiche (ESD) superiori a 2000V.La massima tensione di rottura di 44 V consente la gestione del segnale analogico rail-to-rail.
Questi interruttori monolitici funzionano con un'unica alimentazione positiva (da +10 V a +30 V) o con alimentazioni separate (da ±4,5 V a ±20 V), pur mantenendo la compatibilità dell'ingresso logico CMOS e la commutazione rapida.Gli ingressi CMOS forniscono un carico di ingresso ridotto.
Applicazioni
Circuiti Sample-and-Hold Radio militari
Sistemi di guida e controllo Sistemi di comunicazione
Heads-Up Display Sistemi a batteria
Apparecchiatura di prova PBX, PABX
Caratteristiche
* Resistenza bassa < 22Ω tipica (35Ω max)
* Corrispondenza garantita sulla resistenza tra i canali < 2Ω
* Resistenza Flat On garantita sull'intervallo del segnale analogico ∆3Ω max
* Iniezione di carica garantita < 10pC
* Dispersione fuori canale garantita < 6nA a +85°C
* ESD garantito > 2000 V per metodo 3015.7
* Funzionamento con alimentazione singola (+10 V a +30 V) Funzionamento con alimentazione bipolare (da ±4,5 V a ±20 V)
* Compatibilità logica TTL/CMOS
* Capacità di gestione del segnale analogico rail-to-rail
VALUTAZIONI MASSIME ASSOLUTE
Tensione Riferita a V-
V+................................................. .......................................44V
TERRA .................................................. ..................................25V
VL ...................................................( GND - 0,3V) a (V+ + 0,3V)
Ingressi Digitali, VCOM, VNC, VNO (Nota 1)..........(V- - 2V) a (V+ + 2V)
.................................................. .......o 30mA (qualunque si verifichi per primo)
Corrente (qualsiasi terminale) ............................................. ............30mA
Corrente di picco COM_, NO_, NC_
(impulsi a 1ms, 10% duty cycle max) .............................100mA
ESD secondo il metodo 3015.7 ............................................. ....>2000V
Dissipazione di potenza continua (TUN= +70°C) (Nota 2)
Plastica DIP (declassare 10,53 mW/°C oltre +70°C) ..........842 mW
Stretto SO (declassare 8,70 mW/°C oltre +70°C) ............696 mW
CERDIP (declassare 10,00 mW/°C oltre +70°C)..............800 mW
Intervalli di temperatura operativa:
MAX35_C_ _ ................................................ .......da 0°C a +70°C
MAX35_E_ _................................................ .....da -40°C a +85°C
MAX35_MJE .................................................. .-55°C a +125°C
Intervallo di temperatura di stoccaggio ................................da -65°C a +150°C
Temperatura del piombo (saldatura, 10sec) .............................+300°C
Nota 1: i segnali su NC_, NO_, COM_ o IN_ che superano V+ o V- saranno bloccati da diodi interni.Limita la corrente del diodo diretto alla massima corrente nominale.
Nota 2: tutti i cavi sono saldati o saldati alla scheda PC.
Sollecitazioni superiori a quelle elencate in "Valori massimi assoluti" possono causare danni permanenti al dispositivo.Questi sono solo valori di sollecitazione e il funzionamento funzionale del dispositivo in queste o in qualsiasi altra condizione oltre a quelle indicate nelle sezioni operative delle specifiche non è implicito.L'esposizione a condizioni di rating massimo assoluto per periodi prolungati può influire sull'affidabilità del dispositivo.
Configurazioni dei pin/Diagrammi funzionali/Tabelle di verità
