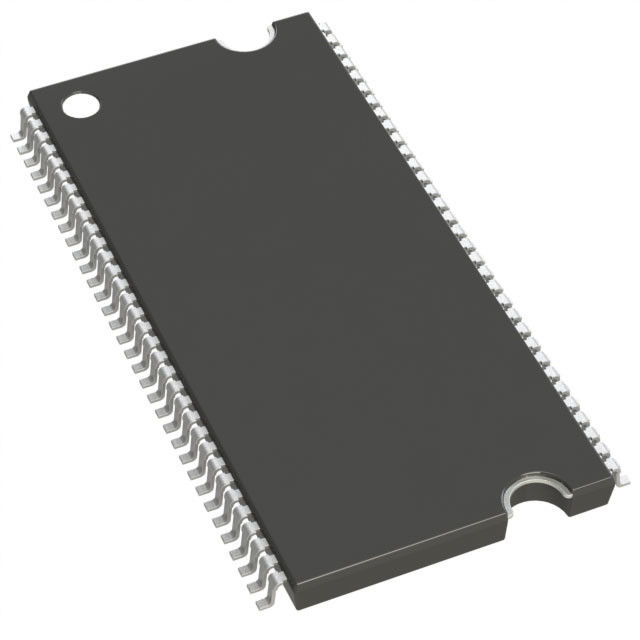

MT46V8M16TG-6T IT: D TR Circuito integrato originale Circuito integrato Chip DOUBLE DATA RATE DDR SDRAM
integrated circuit ic
,integrated circuit components
SDRAM DOPPIA VELOCITÀ DATI (DDR).
CARATTERISTICHE
• Clock 167 MHz, velocità dati 333 Mb/s/p
• VDD = +2,5V ±0,2V, VDDQ = +2,5V ±0,2V
• Dati strobo bidirezionali (DQS) trasmessi/ricevuti con dati, ovvero acquisizione dati sincrona alla sorgente (x16 ne ha due, uno per byte)
• Architettura DDR (doppia velocità dati) pipeline interna;due accessi ai dati per ciclo di clock
• Ingressi di clock differenziali (CK e CK#)
• Comandi immessi su ogni fronte positivo CK
• DQS edge-aligned con dati per READ;allineato al centro con i dati per WRITE
• DLL per allineare le transizioni DQ e DQS con CK
• Quattro banche interne per operazioni simultanee
• Data mask (DM) per mascherare i dati di scrittura (x16 ha due - uno per byte)
• Lunghezze burst programmabili: 2, 4 o 8
• Opzione di ricarica automatica simultanea supportata
• Modalità di aggiornamento automatico e aggiornamento automatico
• Pacchetto FBGA disponibile
• 2.5VI/O (compatibile con SSTL_2)
• t Blocco RAS (t RAP = t RCD)
• Retrocompatibile con DDR200 e DDR266
OPZIONI NUMERO DI PARTE
• Configurazione
32 Meg x 4 (8 Meg x 4 x 4 banchi) 32M4
16 Meg x 8 (4 Meg x 8 x 4 banchi) 16M8
8 Meg x 16 (2 Meg x 16 x 4 banchi) 8M16
• Confezione in plastica
66 pin TSOP (OCPL) TG
60 sfere FBGA (16x9mm) FJ
• Cronometraggio - Tempo di ciclo
6ns @ CL = 2.5 (DDR333B–FBGA)1-6
6ns @ CL = 2.5 (DDR333B–TSOP)1-6 T
7,5ns @ CL = 2 (DDR266A)2-75z
• Aggiornamento automatico
Standard nessuno
NOTA: 1. Supporta moduli PC2700 con temporizzazione 2.5-3-3
2. Supporta moduli PC2100 con temporizzazione 2-3-3
COMPATIBILITÀ DDR333
DDR333 soddisfa o supera tutti i requisiti di temporizzazione DDR266, garantendo così la piena retrocompatibilità con gli attuali design DDR.Inoltre, questi dispositivi supportano la precarica automatica simultanea e il blocco t RAS per migliorare le prestazioni di temporizzazione.Il dispositivo DDR333 da 128 Mb supporterà un intervallo di aggiornamento periodico medio (t REFI) di 15,6 µs.
Il pacchetto TSOP standard a 66 pin è offerto per applicazioni punto-punto in cui il pacchetto FBGA è destinato ai sistemi multi-drop.
La scheda tecnica Micron 128Mb fornisce le specifiche e le funzionalità complete se non specificato nel presente documento.
DIMENSIONE PACCHETTO 60 SFERE FBGA
MARCATURA DEL PACCHETTO FBGA
A causa delle dimensioni fisiche della confezione FBGA, il codice articolo completo dell'ordine non è stampato sulla confezione.Viene invece utilizzato il seguente codice pacchetto.
Il segno superiore contiene cinque campi 12345
• Campo 1 (Famiglia di prodotti)
DRAM D
DRAM-ES Z
• Campo 2 (Tipo di prodotto)
2,5 Volt, DDR SDRAM, 60 sfere L
• Campo 3 (larghezza)
x4 dispositivi B
x8 dispositivi C
dispositivi x16 D
• Campo 4 (densità/dimensione)
128Mb F
• Archiviato 5 (grado di velocità)
-6 J
-75Z P
-75 F
-8 C
DIMENSIONE DEL PACCHETTO TSOP A 66 PIN ASSEGNAZIONE DEI PIN DEL PACCHETTO TSOP A 66 PIN
