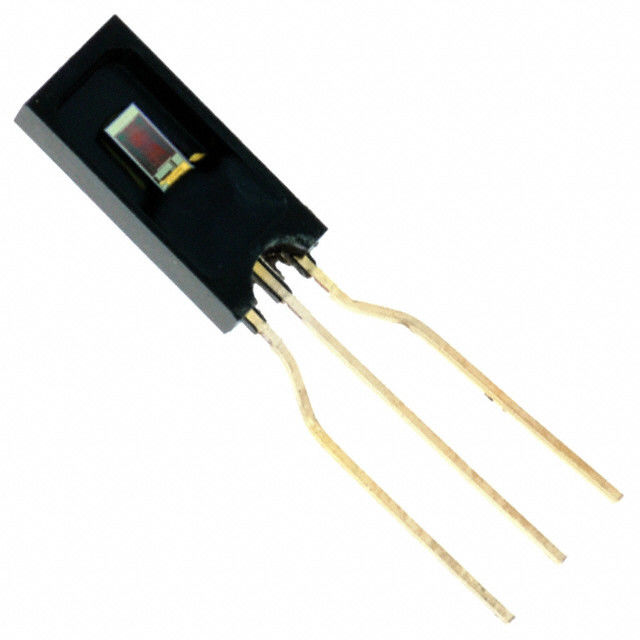

HIH-4000-003 Chip a circuito integrato Circuito integrato Sensore di umidità Sensore di pressione IC
electronics ic chip
,integrated circuit ic
HIH-4000-003 Circuito integrato Sensore di umidità Sensore di pressione IC
Caratteristiche
►Custodia in plastica termoindurente stampata con coperchio
►Uscita di tensione lineare rispetto a %UR
►Intercambiabilità tagliata al laser
►Design a bassa potenza
►Alta precisione
►Tempo di risposta rapido
► Prestazioni stabili e a bassa deriva
►Chimicamente resistente
Applicazioni tipiche
►Refrigerazione
►Asciugatura
►Meteorologia
►Sistemi alimentati a batteria
►Assemblaggi OEM
DescrizioneI sensori di umidità della serie HIH-4000 sono progettati specificamente per gli utenti OEM (Original Equipment Manufacturer) ad alto volume.L'ingresso diretto a un controller o altro dispositivo è reso possibile dall'uscita di tensione lineare di questo sensore.Con un assorbimento di corrente tipico di soli 200 µA, la serie HIH-4000 è ideale per sistemi a batteria a basso consumo.La stretta intercambiabilità dei sensori riduce o elimina i costi di calibrazione della produzione OEM.Sono disponibili i dati di calibrazione dei singoli sensori.
La serie HIH-4000 offre prestazioni di rilevamento RH (umidità relativa) di qualità strumentale in un SIP (singolo pacchetto in linea) saldabile a basso costo.Disponibile in due configurazioni di spaziatura dei conduttori, il sensore RH è un elemento di rilevamento capacitivo in polimero termoindurente tagliato al laser con condizionamento del segnale integrato su chip.La costruzione multistrato dell'elemento di rilevamento offre un'eccellente resistenza alla maggior parte dei rischi dell'applicazione come bagnatura, polvere, sporco, oli e sostanze chimiche ambientali comuni.
HIH-4000-001
Sensore di umidità a circuito integrato serie HIH-4000, passo SIP da 2,54 mm (0,100 pollici)
Stile pacchetto | SIP saldabile |
Dettagli sulla cessazione | Passo del piombo 2,54 mm [0.100 in]. |
Nome della serie | Serie HIH-4000 |
Precisione DX | ± 3,5% UR, 0-100% UR senza condensa, 25 °C, alimentazione 5 Vcc |
Intercambiabilità destra | ± 5% UR, 0-60% UR;± 8% @ 60-100% RH Tipico |
Isteresi destra | ± 3% di UR Span massimo |
Ripetibilità destra | ± 0,5% di umidità relativa |
Tempo di risposta destro, 1/e | 15 s in aria in movimento lento a 25 °C |
Stabilità destra | ± 0,2% RH Tipico al 50% RH in 1 anno |
Tensione di alimentazione | Da 4,0 V cc a 5,8 V cc |
