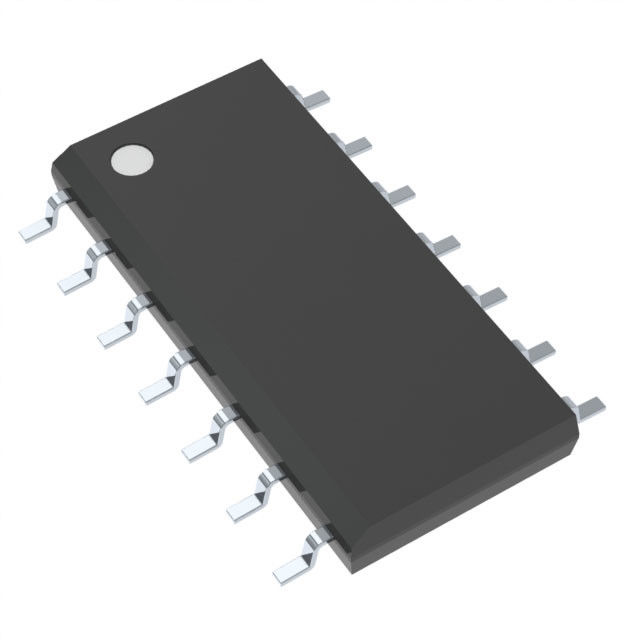

Comparatore doppio ad alta velocità di precisione con chip a circuito integrato LM319M
electronics ic chip
,integrated circuit components
LM119/LM219/LM319
Doppio comparatore ad alta velocità
Descrizione generale
La serie LM119 è composta da doppi comparatori di precisione ad alta velocità fabbricati su un singolo chip monolitico.Sono progettati per funzionare su un'ampia gamma di tensioni di alimentazione fino a una singola alimentazione logica da 5 V e messa a terra.Inoltre, hanno un guadagno maggiore e correnti di ingresso inferiori rispetto a dispositivi come l'LM710.Il collettore disponibile dello stadio di uscita rende l'LM119 compatibile con RTL, DTL e TTL, nonché in grado di pilotare lampade e relè con correnti fino a 25 mA.
L'LM319A offre una precisione migliorata rispetto all'LM319 standard, con tolleranze più strette su tensione di offset, corrente di offset e guadagno di tensione.
Caratteristiche
• Due comparatori indipendenti
• Funziona con un'unica alimentazione a 5V
• Tempo di risposta tipico di 80 ns a ±15V
• Fan-out minimo di 2 per lato
• Corrente di ingresso massima di 1 µA in caso di sovratemperatura
• Gli ingressi e le uscite possono essere isolati dalla terra del sistema
• Alta velocità di risposta in modalità comune
Sebbene progettata principalmente per applicazioni che richiedono il funzionamento da alimentatori logici digitali, la serie LM119 è completamente specificata per alimentatori fino a ±15V.Presenta una risposta più rapida rispetto all'LM111 a scapito di una maggiore dissipazione di potenza.Tuttavia, l'alta velocità, l'ampio intervallo di tensione operativa e il basso numero di pacchetti rendono l'LM119 molto più versatile rispetto ai dispositivi meno recenti come l'LM711.
L'LM119 è specificato da −55˚C a +125˚C, l'LM219 è specificato da −25˚C a +85˚C e l'LM319A e l'LM319 sono specificati da 0˚C a +70˚C.
Schema di collegamento
Valutazioni massime assolute (Nota 8)
Se sono richiesti dispositivi specificati in campo militare/aerospaziale, contattare l'ufficio vendite/i distributori di semiconduttori nazionali per disponibilità e specifiche.
Tensione di alimentazione totale 36V
Uscita a tensione di alimentazione negativa 36V
Tensione di alimentazione da terra a negativa 25V
Tensione di alimentazione da terra a positiva 18V
Tensione di ingresso differenziale ±5V
Tensione di ingresso (Nota 2) ±15V
Classificazione ESD (1,5 kΩ in serie con 100 pF) 800 V
Dissipazione di potenza (Nota 3) 500 mW
Uscita Corto Circuito Durata 10 sec
Intervallo di temperatura di stoccaggio da −65˚C a 150˚C
Temperatura del piombo (saldatura, 10 sec.) 260˚C
Informazioni sulla saldatura
Saldatura pacchetto dual-in-line (10 secondi) 260˚C
Pacchetto piccolo contorno
Fase Vapore (60 secondi) 215˚C
Infrarossi (15 secondi) 220˚C
Vedere AN-450 "Metodi di montaggio superficiale e loro effetto sull'affidabilità del prodotto" per altri metodi di saldatura dei dispositivi a montaggio superficiale.
