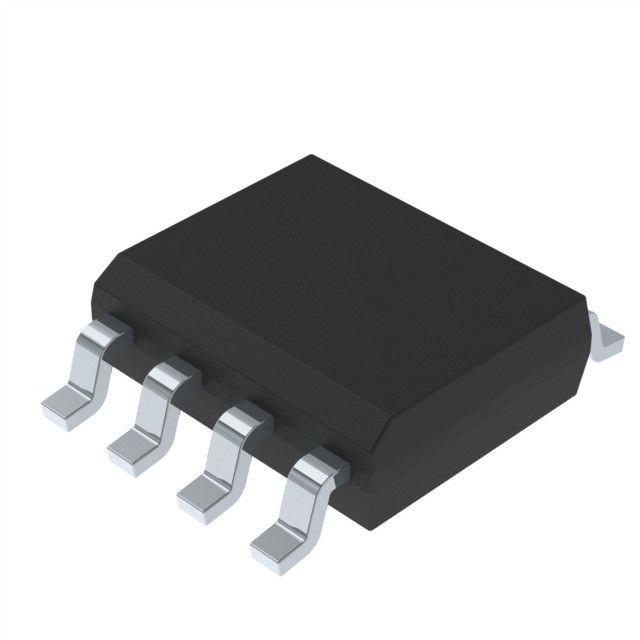

Chip a circuito integrato L6565D QUASI - CONTROLLER SMPS RISONANTE
electronics ic chip
,integrated circuit components
L6565
CONTROLLORE SMPS QUASI-RISONANTE
■ TOPOLOGIA QUASI-RISONANTE (QR) ZERO-VOLTAGESWITCHING (ZVS)
■ LINE FEED FORWARD PER FORNIRE POTENZA COSTANTE rispetto al CAMBIO DI RETE
■ FOLDBACK DELLA FREQUENZA PER UN'EFFICIENZA DI STANDBY OTTIMALE
■ OCP PULSE-BY-PULSE E HICCUP-MODE
■ ACCENSIONE ULTRABASSA (< 70µA) E CORRENTE DI QUIESCENZA (< 3,5mA)
■ DISABILITA FUNZIONE (CONTROLLO ON/OFF)
■ PRECISIONE 1% (@ Tj = 25°C) TENSIONE DI RIFERIMENTO INTERNA
■ DRIVER PER CANCELLI TOTEM POLE ±400mA CON PULL-DOWN UVLO
■ BLUE ANGEL, ENERGY STAR, CONFORME ENERGY 2000
APPLICAZIONI
■ SMPS TV/MONITOR
■ ADATTATORI/CARICABATTERIE CA-CC
■ CONSUMATORE DIGITALE
■ STAMPANTI, FAX, FOTOCOPIATRICI E SCANNER
DESCRIZIONE
L6565 è un circuito integrato controller primario in modalità corrente, specificamente progettato per costruire convertitori flyback ZVS (Zero Voltage Switching all'accensione dell'interruttore) quasi risonanti offline.
Il funzionamento quasi risonante è ottenuto mediante un ingresso di rilevamento della smagnetizzazione del trasformatore che attiva l'accensione del MOSFET.
Le variazioni della capacità di potenza del convertitore con la tensione di rete sono compensate dal feedforward della tensione di linea.A basso carico il dispositivo dispone di una funzione speciale che abbassa automaticamente la frequenza operativa pur mantenendo l'operazione il più vicino possibile a ZVS.Oltre alle bassissime correnti di avviamento e di riposo, questa caratteristica aiuta a mantenere basso il consumo dalla rete a basso carico e ad essere conforme a Blue Angel ed Energy Star.
L'IC include anche una funzione di disabilitazione, un filtro on-chip sul rilevamento della corrente, un amplificatore di errore con una tensione di riferimento precisa per la regolazione primaria e un'efficace protezione da sovracorrente a due livelli.
DIAGRAMMA A BLOCCHI
VALUTAZIONI MASSIME ASSOLUTE
| Simbolo | Spillo | Parametro | Valore | Unità |
|---|---|---|---|---|
| IOVcc | 8 | IOCC+ ioz | 30 | mA |
| IOG.D | 7 | Uscita Totem Pole Corrente di picco (2 µs) | ±700 | mA |
| INV, COMP, VFF, CS | 1, 2, 3 4 | Ingressi e uscite analogici | da -0,3 a 7 | v |
| IOZCD | 5 | Rilevatore di corrente zero | 50 (sorgente) -10 (discendente) | mA |
| Ptot |
Dissipazione di potenza @Tamb= 50°C (Minidip) (SO8) |
1 0,65 |
W | |
| TJ | Temperatura di giunzione Intervallo operativo | -40 a 150 | °C | |
| TSTG | Temperatura di conservazione | -55 a 150 | °C |
