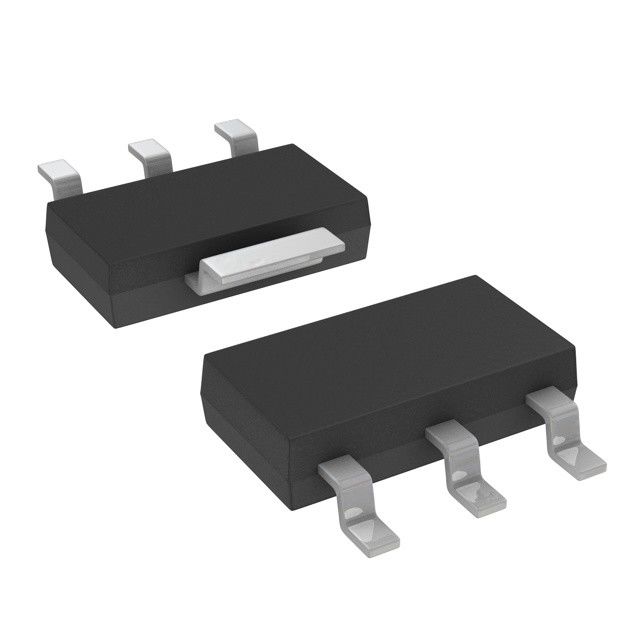

MOSFET DI POTENZA STN3NF06 CANALE N 60V - 0.07ohm - 4A SOT-223 STripFET⑩ II
fabbricante:
Produttore
Descrizione:
Supporto SOT-223 della superficie 3.3W (TC) di N-Manica 60 V 4A (TC)
Categoria:
chip elettronici di CI
Prezzo:
Negotiate
Metodo di pagamento:
T/T, Western Union, Paypal
Specifiche
Vds:
60V
Vgs:
± 20V
Ptot:
3.3W
dv/dt:
10 V/ns
EAS:
200mJ
Tstg:
-55 a 150°C
Punto culminante:
electronics ic chip
,integrated circuit ic
Introduzione
STN3NF06
N-CHANNEL 60V - 0.07ohm - 4A SOT-223 STRipFET⑩ II MOSFET DI POTENZA
| TIPO | VDSS | RDS(acceso) | ID |
| STN3NF06 | 60 V | < 0,1 Ω | 4 A |
■ TIPICA RDS(on) = 0,07 Ω
■ ECCEZIONALE CAPACITÀ dv/dt
■ 100% TESTATO DA VALANGA
■ TECNOLOGIA RUGGED AVALANCHE
DESCRIZIONE
Questo MOSFET di potenza è l'ultimo sviluppo di
STMicroelectron è l'esclusiva "Single Feature Size™"
processo basato su strisce.Il transistor risultante mostra
densità di impaccamento estremamente elevata per una bassa resistenza di on,
caratteristiche valanghe robuste e meno critiche
fasi di allineamento quindi un notevole manufatto
riproducibilità.
APPLICAZIONI
■ CONVERTITORI CC-CC E CC-CA
■ CONTROLLO MOTORE CC (DRIVER DISCO, ecc.)
■ RETTIFICA SINCRONA
VALUTAZIONI MASSIME ASSOLUTE
| Simbolo | Parametro | Valore | Unità |
| VDS | Tensione drain-source (VGS = 0) | 60 | v |
| VDGR | Tensione drain-gate (RGS = 20 kΩ) | 60 | v |
| VGS | Tensione gate-source | ± 20 | v |
| ID | Corrente di scarico (continua) a TC = 25°C | 4 | UN |
| ID | Corrente di scarico (continua) a TC = 100°C | 2.9 | UN |
| ID(•) | Corrente di scarico (pulsata) | 16 | UN |
| Dissipazione totale a TC = 25°C | 3.3 | W | |
| Ptot | Fattore di declassamento | 0,026 | W/°C |
| dv/dt (1) | Pendenza della tensione di recupero del diodo di picco | 10 | V/ns |
| EAS (2) | Energia da valanga a impulso singolo | 200 | mJ |
| Tstg | Temperatura di conservazione | -55 a 150 | °C |
| Tj | Temperatura operativa della giunzione |
(•) Ampiezza dell'impulso limitata dall'area operativa sicura.
(1) ISD ≤4A, di/dt ≤150A/µs, VDD ≤ V(BR)DSS, Tj ≤ TJMAX
(2) Tj iniziale = 25 oC, ID = 4A, VDD = 30V
