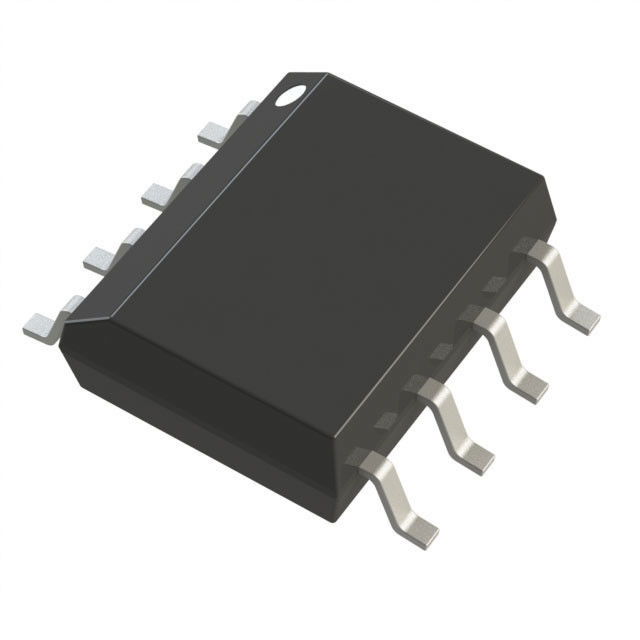

ADM3078EARZ Inside IC Chip Programmer ESD Protected 3.3 V Full Duplex
ic programmer circuit
,programmable audio chip
ADM3078EARZ Inside IC Chip Programmer ESD Protected 3.3 V Full Duplex
ADM3078EARZRicetrasmettitori RS-485/RS-422, Half Duplex e Full Duplex, 3,3 V, ±15 kV con protezione ESD
CARATTERISTICHE
Conforme a TIA/EIA RS-485/RS-422 ±15 kV Protezione ESD sui pin di ingresso/uscita RS-485 Velocità dati ADM3070E/ADM3071E/ADM3072E: 250 kbps
ADM3073E/ADM3074E/ADM3075E: 500 kbps
ADM3076E/ADM3077E/ADM3078E: 16 Mbps
Opzioni half-duplex e full-duplex Veri ingressi del ricevitore fail-safe Fino a 256 nodi sul bus Opzione temperatura da -40°C a +125°C Struttura di ingresso hot-swap sui pin DE e RE Velocità di risposta ridotte per basse EMI Spegnimento a basso consumo corrente (tutti tranne ADM3071E/ADM3074E/ADM3077E) Emette high-Z quando disabilitato o spento Intervallo di ingresso di modo comune: da −7 V a +12 V Arresto termico e protezione da cortocircuito Pacchetti SOIC stretti a 8 e 14 conduttori APPLICAZIONI Misurazione potenza/energia Controllo industriale Sistemi di illuminazione Telecomunicazioni Sistemi di sicurezza Strumentazione
DESCRIZIONE GENERALE
Da ADM3070E a ADM3078E sono ricetrasmettitori dati a bassa potenza da 3,3 V con protezione ESD ±15 kV adatti per comunicazioni full duplex e half duplex su linee di trasmissione bus multipunto.Sono progettati per una trasmissione dati bilanciata e sono conformi agli standard TIA/EIA RS-485 e RS-422.I dispositivi hanno un'impedenza di ingresso del ricevitore del carico unitario di ⅛, che consente fino a 256 ricetrasmettitori su un bus.Poiché deve essere abilitato un solo driver alla volta, l'uscita di un driver disabilitato o spento viene tristata per evitare di sovraccaricare il bus.Gli ingressi del ricevitore hanno una vera funzione fail-safe, che elimina la necessità di resistori di polarizzazione esterni e garantisce un livello di uscita logico elevato quando gli ingressi sono aperti o in corto.Ciò garantisce che le uscite del ricevitore siano in uno stato noto prima dell'inizio della comunicazione e quando la comunicazione cessa.
VALUTAZIONI MASSIME ASSOLUTE
TA = 25°C, se non diversamente specificato.
| Parametro | Valutazione |
|
VCC a GND Tensione ingresso/uscita digitale (DE, RE, DI) Tensione di uscita del ricevitore (RO) Uscita driver (A, B, Y, Z)/Ricevitore Ingresso (A, B) Tensione Corrente di uscita del driver Intervallo operativo di temperatura ADM307xEA_ ADM307xEY_ Intervallo di temperatura di conservazione Impedenza termica θJA SOIC a 8 fili_N SOIC a 14 fili_N Temperatura del piombo, saldatura (20 sec) |
Da −0,3 V a +6 V Da −0,3 V a +6 V −0,3 V a (VCC + 0,3 V)
Da −8 V a +13 V ±250mA
da -40°C a +85°C da -40°C a +125°C Da -65°C a +150°C
158°C/W 120°C/W 260°C |
