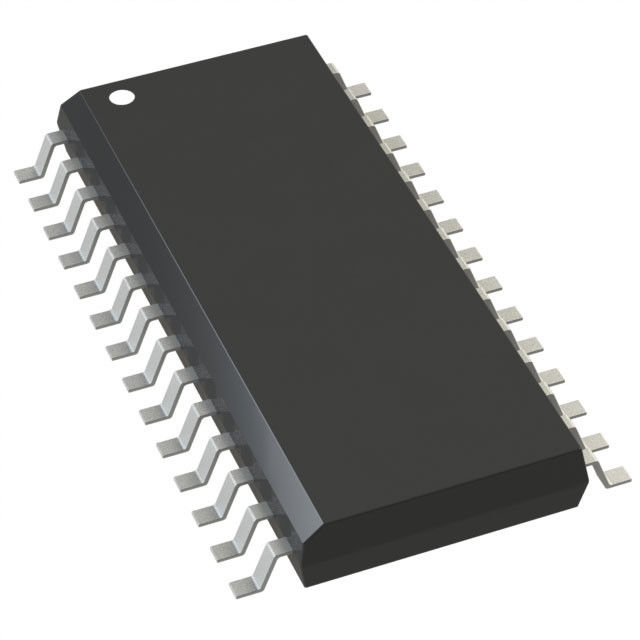

PIC16F876AI/SO 28/40-pin Enhanced FLASH Microcontrollori semiconduttore integrato
programming ic chips
,programmable audio chip
PIC16F876AI/SO 28/40-pin Enhanced FLASH Microcontrollori semiconduttore integrato
PANORAMICA DEL DISPOSITIVO
Questo documento contiene informazioni specifiche sui dispositivi seguenti:
• PIC16F873A
• PIC16F874A
• PIC16F876A
• PIC16F877A
I dispositivi PIC16F873A/876A sono disponibili solo in package a 28 pin, mentre i dispositivi PIC16F874A/877A sono disponibili in package a 40 e 44 pin.Tutti i dispositivi della famiglia PIC16F87XA condividono un'architettura comune con le seguenti differenze:
• PIC16F873A e PIC16F874A hanno metà della memoria su chip totale di PIC16F876A e PIC16F877A
• I dispositivi a 28 pin hanno tre porte I/O, mentre i dispositivi a 40/44 pin ne hanno cinque
• I dispositivi a 28 piedini hanno quattordici interruzioni, mentre i dispositivi a 40/44 piedini ne hanno quindici
• I dispositivi a 28 pin hanno cinque canali di ingresso A/D, mentre i dispositivi a 40/44 pin hanno otto
• La porta parallela slave è implementata solo sui dispositivi a 40/44 pin
Le funzionalità disponibili sono riepilogate nella Tabella 1-1.Gli schemi a blocchi dei dispositivi PIC16F873A/876A e PIC16F874A/877A sono forniti rispettivamente nella Figura 1-1 e nella Figura 1-2.I pinout per queste famiglie di dispositivi sono elencati nella Tabella 1-2 e nella Tabella 1-3.
