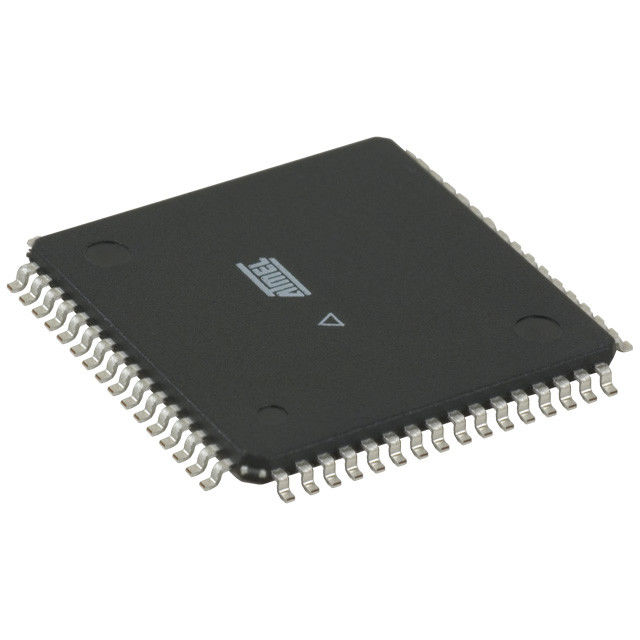

Microcontroller di 8 bit di ATMEGA64A-AU con il flash programmabile del In-sistema di byte 64K
programming ic chips
,ic programmer circuit
microcontroller di 8 bit con il flash programmabile del In-sistema di byte 64K
ATmega64A
Caratteristiche
• Microcontroller ad alto rendimento e a bassa potenza di 8 bit di AVR®
• Architettura avanzata di RISC
– 130 istruzioni potenti
– La maggior parte di singola esecuzione del ciclo di clock
– 32 x 8 registri funzionanti per tutti gli usi + registri di controllo periferici
– Completamente funzionamento statico
– Fino a 16 MIPS di capacità di lavorazione a 16 megahertz
– moltiplicatore del ciclo del Su chip 2
• Alti segmenti di memoria non volatile di resistenza
– byte 64K della memoria istantanea riprogrammabile di programma del In-sistema
– 2K byte EEPROM
– 4K byte SRAM interno
– Scriva/per cancellare i cicli: 10.000 Flash/100,000 EEPROM
– Conservazione di dati: 20 anni agli anni 85°C/100 a 25°C (1)
– Sezione facoltativa di codice dello stivale con i pezzi indipendenti della serratura
• In-sistema che programma dal programma dello stivale del Su chip
• Vero Leggere-Mentre-scriva l'operazione
– Fino allo spazio di memoria esterno facoltativo di byte 64K
– Serratura di programmazione per sicurezza del software
– Interfaccia di SPI per la programmazione del In-sistema
• Interfaccia di JTAG (campione 1149,1 di IEEE compiacente)
– capacità di Frontiera-ricerca secondo la norma di JTAG
– Esteso Su chip mettere a punto supporto
– Programmazione del flash, di EEPROM, dei fusibili e dei pezzi della serratura attraverso l'interfaccia di JTAG
• Caratteristiche periferiche
– Due temporizzatori di 8 bit/ricambiano con Prescalers separato e confrontano i modi
– Due temporizzatore/contatori in espansione di 16 bit con Prescaler separato, confronta il modo ed il modo di bloccaggio
– Contatore in tempo reale con l'oscillatore separato
– Due canali di 8 bit PWM
– 6 canali di PWM con risoluzione programmabile da 1 a 16 bit
– 8 il canale, 10 ha morso l'ADC
• 8 canali asimmetrici
• 7 canali differenziali
• 2 canali differenziali con guadagno programmabile (1x, 10x, 200x)
– Interfaccia seriale bifilare orientata al byte
– USARTs di serie programmabile doppio
– Interfaccia seriale master/slave di SPI
– Temporizzatore di cane da guardia programmabile con l'oscillatore del Su chip
– comparatore analogico del Su chip
• Caratteristiche speciali del microcontroller
– Risistemazione accesa e rilevazione programmabile di Brown-fuori
– Oscillatore calibrato interno di RC
– Fonti di interruzione esterna ed interna
– Sei sleep mode: In ozio, la riduzione di rumore dell'ADC, Elettrico risparmi, spegne,
Appoggio standby ed esteso
– Frequenza di clock selezionabile del software
– Modo di compatibilità ATmega103 selezionato da un fusibile
– Globale tiri su per disattivare
• Ingresso/uscita e pacchetti
– 53 linee programmabili dell'ingresso/uscita
– 64 cavo TQFP e 64 cuscinetto QFN/MLF
• Tensioni di funzionamento
– 2,7 - 5.5V per ATmega64A
• Gradi di velocità
– 0 - 16 megahertz per ATmega64A
Pin Configuration
Ratings* massimo assoluto
Temperatura di funzionamento .............................................. -55 a +125°C
Temperatura di stoccaggio ............................................. -65°C a +150°C
Tensione su qualsiasi Pin eccetto la RISISTEMAZIONE
riguardo a terra .................................... - 0.5V a VCC+0.5V
Tensione sulla RISISTEMAZIONE riguardo a terra ............... - 0.5V a +13.0V
Tensione massima ..................................................... 6.0V di funzionamento
Corrente di CC per Pin dell'ingresso/uscita ....................................................... 40,0 mA
Corrente VCC di CC e perni ............................ 200,0 della terra - 400.0mA
*NOTICE: Gli sforzi oltre quelli elencati nell'ambito «delle valutazioni massime assolute» possono danneggiare permanente il dispositivo. Ciò è una valutazione di sforzo soltanto e l'operazione funzionale del dispositivo a questi o di altri termini oltre quelli indicati nelle sezioni operative di questa specificazione non è implicata. L'esposizione ai termini di valutazione di massimo assoluta per i periodi estesi può colpire l'affidabilità del dispositivo.
