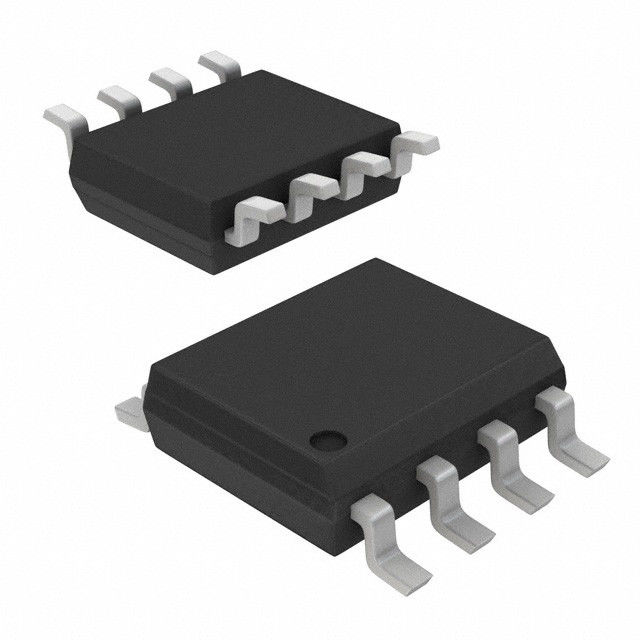

Computer Chip Board del circuito del Mosfet FDS6676AS Intregrated di Powertrench di Manica di N
azione originali dei componenti elettronici di PowerTrench FDS6676AS di N-Manica 30V
Descrizione generale
Il FDS6676AS è destinato per sostituire un singoli MOSFET SO-8 e diodo Schottky in sincrono
CC: Alimentatori in CC. Questo MOSFET 30V è destinato per massimizzare l'efficienza di trasformazione dell'energia, fornendo un RDS basso (SOPRA) e la tassa bassa del portone. Il FDS6676AS include un diodo Schottky integrato facendo uso della tecnologia monolitica dello SyncFET di Fairchild.
Applicazioni
• Convertitore di DC/DC
• Taccuino laterale basso
Caratteristiche
• 14,5 A, 30 mΩ del max= 6,0 del V. RDS (SOPRA) @ VGS = 10 mΩ del max= 7,25 di V RDS (SOPRA) @ VGS = 4,5 V
• Include il diodo del corpo di SyncFET Schottky
• Tassa bassa del portone (45nC tipici)
• Tecnologia della fossa di rendimento elevato per estremamente - RDS basso (SOPRA) e la commutazione veloce
• Alto potere e capacità di trattamento corrente
Valutazioni massime assolute TA=25o C salvo indicazione contraria
Simbolo | Parametro | Valutazione | Unità |
VDSS | Tensione di Scolo-fonte | 30 | V |
VGSS | Tensione di Portone-fonte | ±20 | V |
Identificazione |
Vuoti corrente – continuo (nota 1a) – Pulsato |
14,5 | |
50 | |||
Palladio |
Dissipazione di potere per la singola operazione (nota 1a) (Nota 1b) (Nota 1c) |
2,5 | W |
1,5 | |||
1 | |||
TJ, TSTG | Gamma di temperature della giunzione di stoccaggio e di funzionamento | – 55 - +150 | °C |
Caratteristiche termiche
RθJA | Resistenza termica, Giunzione--ambientale (nota 1a) | 50 | W/°C |
RθJC | Resistenza termica, Giunzione--caso (nota 1) | 25 |
Marcatura del pacchetto ed informazioni di ordinazione
Segno del dispositivo | Dispositivo | Dimensione della bobina | Larghezza del nastro | Quantità |
FDS6676AS | FDS6676AS | 13" | 12MM | 2500 unità |
FDS6676AS | FDS6676AS_NL | 13" | 12MM | 2500 unità |
