Il circuito LM8261M5 scheggia del carico corrente di RRIO l'amp op ad alto rendimento & illimitato del cappuccio in SOT23-5
circuit board ic
,electronic components ic
Descrizione generale
Il LM8261 è un amp op dell'input e dell'uscita della Ferrovia--ferrovia che può funzionare con un'ampia gamma di tensione di rifornimento. Questo dispositivo ha azionamento corrente ad alto rendimento, maggior della Ferrovia--ferrovia ha introdotto la gamma di tensione di modo comune, la capacità di azionamento capacitiva illimitata del carico e fornisce il tasso provato e garantito di pantano e di alta velocità mentre richiedeva la sola corrente del rifornimento 0.97mA.
Specificamente è destinato per trattare i requisiti delle applicazioni del driver del pannello VCOM di TFT dello schermo piatto come pure essere adatto dell'altro potere basso e le applicazioni della velocità media che richiedono la facilità d'uso e la prestazione migliorata sopra i dispositivi attuali.
Maggior della Ferrovia--ferrovia introduca la gamma di tensione di modo comune con 50dB del rifiuto di modo comune, permette l'alto lato e la percezione laterale bassa, fra molte applicazioni, senza avere alcune preoccupazioni sopra il superamento la gamma e del compromesso nell'accuratezza.
La gamma particolarmente ampia di tensione di rifornimento di funzionamento di 2.5V a 30V allevia tutte le preoccupazioni sopra funzionalità nelle circostanze estreme ed offre la flessibilità di uso nel gran numero di applicazioni. Inoltre, la maggior parte dei parametri del dispositivo sono insensibili alle variazioni dell'alimentazione elettrica; questo potenziamento di progettazione è ancora un altro punto nella facilitazione del suo uso.
Lo stadio di uscita ha distorsione bassa (0,05% THD+N) e possono fornire ad una quantità rispettabile di corrente (15mA) l'altezza libera minima da qualsiasi ferrovia (300mV).

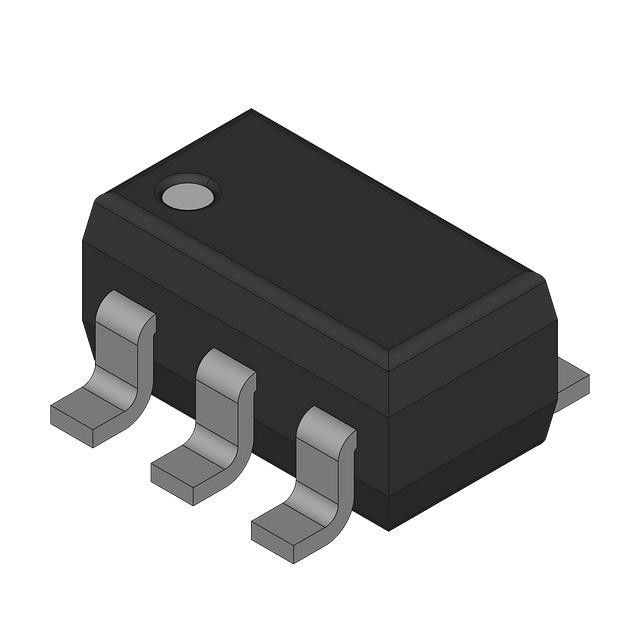

Il LM8261 è offerto nel pacchetto di economia di spazio SOT23-5.
Caratteristiche
(CONTRO = 5V, TUM = 25˚C, valori tipici a meno che si specifichi).
* GBWP 21MHz
* ampia gamma di tensione di rifornimento 2.5V a 30V
* tasso di pantano 12V/µs
* corrente del rifornimento 0,97 mA
* limite di carico del cappuccio Illimitato
* corrente di cortocircuito dell'uscita +53mA/−75mA
* tempo di sistemazione di +/−5% punto (500pF, 100mVPP) di 400ns
* tensione di modo comune introdotta 0.3V oltre le rotaie
* rumore di tensione in ingresso 15nV/Hz
* rumore della corrente di ingresso 1pA/Hz
* THD+N< 0="">
Applicazioni
* driver dello schermo piatto VCOM di TFT LCD
* amplificatore del convertitore di A/D
* alto lato/percezione laterale bassa
* amplificatore della cuffia
Diagramma di collegamento
