LL4001… LL4007

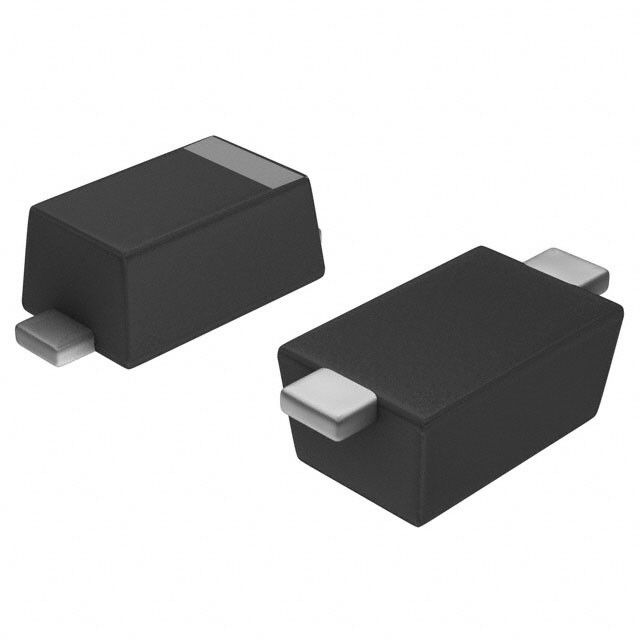

RADDRIZZATORI AL SILICIO DI SUPERFICIE DEL SUPPORTO
Gamma di tensione - 50 - 1000 V
Corrente di andata - 1 A
Caratteristiche
• Basso costo
• Ideale per le applicazioni montate di superficie
• Corrente bassa di perdita
Dati meccanici
• Caso: Corpo di plastica modellato di MELF (DO-213AB)
• Posizione di montaggio: c'è ne
Valutazioni massime assolute e caratteristiche elettriche (tum = ℃ 25)
Valutazioni ad una temperatura ambiente di 25 ℃ salvo specificazione contraria. Monofase, semionda, 60 carichi resistenti o induttivi di hertz. Per il carico capacitivo, riduca le imposte su corrente da 20%.
Parametro | Simboli | LL4001 | LL4002 | LL4003 | LL4004 | LL4005 | LL4006 | LL4007 | Unità |
Tensione inversa del picco ricorrente massimo | VRRM | 50 | 100 | 200 | 400 | 600 | 800 | 1000 | V |
Tensione massima di RMS | VRMS | 35 | 70 | 140 | 280 | 420 | 560 | 700 | V |
Tensione di didascalia massima di CC | VCC | 50 | 100 | 200 | 400 | 600 | 800 | 1000 | V |
Corrente rettificata di andata media massima ai TUM = ℃ 75 | SE (AVOIRDUPOIS) | 1 | |||||||
Spettrografia di massa di andata di punta singola semionda sinusoidale della punta di corrente 8,3 sovrapposta sul carico nominale (metodo di JEDEC) | IFSM | 30 | |||||||
Tensione di andata massima a 1 A | VF | 1,1 | V | ||||||
Corrente inverso del pieno carico massimo (media completa del ciclo) | IR (AVOIRDUPOIS) | 30 | µA | ||||||
TUM correnti di inverso massimo di CC = ℃ 25 ai TUM di tensione di didascalia di CC Rated = ℃ 125 |
IR |
5
50 |
µA | ||||||
Capacità di giunzione tipica 1) | CJ | 15 | PF | ||||||
Resistenza termica massima |
RθJL 2) RθJA 3) |
20 50 |
℃/W | ||||||
Gamma di temperature di stoccaggio e di funzionamento | Tj, Tstg | - 65 + a 150 | ℃ |
1) Misurato a 1 megahertz e ad una tensione inversa applicata di CC 4 V
2) Resistenza termica dalla giunzione al terminale i cuscinetti di rameda 6,0 millimetri3 ad ogni terminale
3) Giunzione di resistenza termica al terminale i cuscinetti di rameda 6,0 millimetri3 ad ogni terminale
