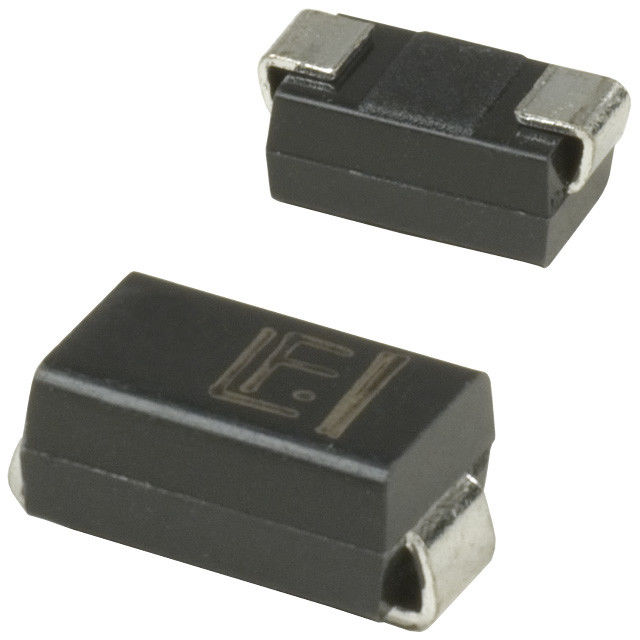

Diodi Zener di silicio del diodo del diodo di raddrizzatore di SMAJ250A 1N5821
fabbricante:
Produttore
Descrizione:
405V Morsetto 1A Ipp Tvs Diodo A montaggio superficiale DO-214AC (SMA)
Categoria:
chip elettronici di CI
Prezzo:
Negotiate
Metodo di pagamento:
T/T, Western Union, Paypal
Specifiche
Temperatura di giunzione di funzionamento:
℃ -55 - +150
Temperatura di stoccaggio:
℃ -55 - +150
Resistenza termica tipica, giunzione da condurre:
30 ℃/W
Resistenza termica tipica, giunzione ad ambientale:
120 ℃/W
Peso:
0.002oz., 0.064g
Pacchetto:
DO-214AC (SMA)
Punto culminante:
diode rectifier circuit
,signal schottky diode
Introduzione
SMAJ5.0 con 440CA
Soppressori transitori di tensione del supporto di superficie
Tensione 5,0 del contrappeso di potere di impulso di punta 400W a 440V
Caratteristiche
- Il pacchetto di plastica del ha di classificazione 94V-0 di infiammabilità del laboratorio dei sottoscrittori
- Ottimizzato per il di applicazioni di protezione di lan
- Ideale per protezione di ESD delle linee di dati conformemente al di IEC 1000-4-2 (IEC801-2)
- Ideale per protezione di EFT delle linee di dati conformemente al di IEC 1000-4-4 (IEC801-4)
- Pacchetto di basso profilo con gommino di protezione incorporato per il montato di superficie di applicazioni
- passivato di vetro della giunzione
- Resistenza incrementale bassa dell'impulso, di pressione eccellente di capacità
- capacità con una forma di onda 10/1000us, tasso di ripetizione (duty cycle) di potere di impulso di punta 400W: 0,01% (300W sopra 78V)
- veloce stesso di tempo di reazione
- La saldatura ad alta temperatura ha garantito: secondi 250oC/10 ai terminali
Dati meccanici
- Caso del : Plastica modellata di JEDEC DO-214AC (SMA) sopra il passivato del chip
- Terminali: La lega per saldatura ha placcato, solderable per MIL-STD-750, 2026 di metodo
- Polarità: Per i tipi unidirezionali la banda denota il catodo, che è positivo riguardo all'anodo nell'ambito del normale dell'operazione delle TV
- Posizione di montaggio: Qualsiasi
- Peso: 0.002oz., 0.064g
Dispositivi per le applicazioni bidirezionali
Per i dispositivi bidirezionali, suffisso CA (per esempio SMAJ10CA) di uso. Le caratteristiche elettriche si applicano in entrambe le direzioni.
Valutazioni massime e caratteristiche termiche
(Valutazioni alla temperatura ambiente 25℃ salvo specificazione contraria.)
| Parametro | Simbolo | Valore | Unità |
| Dissipazione di potere di punta di impulso con 10/1000us una forma d'onda (1,2) (vedi la fig. 1) | PPPM | 400 | W |
| Corrente di picco con 10/1000us una forma d'onda (1) | IPPM | Vedi la Tabella seguente | |
| Punta di corrente di andata di punta, singola semionda sinusoidale 8.3ms unidirezionale soltanto (2) | IFSM | 40 | |
| Resistenza termica tipica, giunzione ad ambientale (3) | RθJA | 120 | ℃/W |
| Resistenza termica tipica, giunzione da condurre | RθJL | 30 | ℃/W |
| Gamma di temperature di funzionamento di stoccaggio e della giunzione | TJ, TSTG | -55 - +150 | ℃ |
Note:
1. Impulso di corrente non ripetitivo, per fig. 3 e ridotto le imposte su sopra TA=25℃ per fig.
2. La valutazione è 300W sopra 78V 2. montato su 0,2 x su 0,2" (5,0 x 5,0 millimetri) cuscinetti di rame ad ogni terminale
3. Montato sulla disposizione raccomandata minima del cuscinetto
