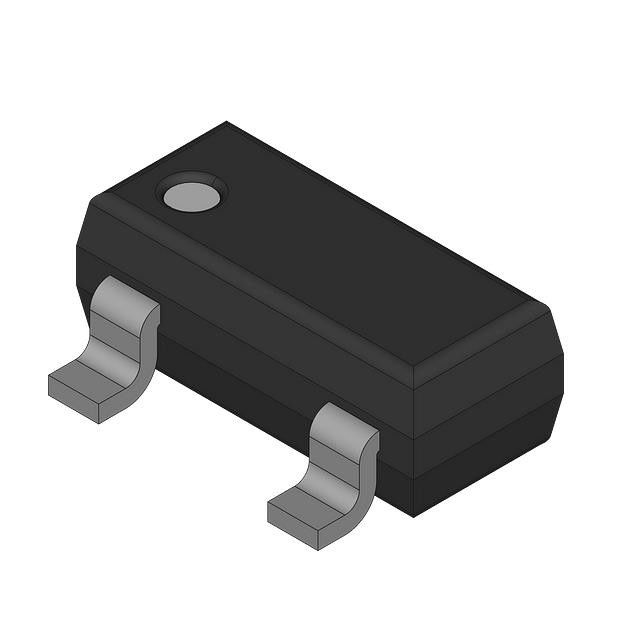

Componenti doppie di elettronica del silicio del transistor NPN del Mosfet di potere di BC847A
Serie BC847ALT1
Silicio per tutti gli usi dei transistor NPN
CARATTERISTICHE
• I pacchetti di Pb−Free sono disponibili
• Livello di sensibilità di umidità: 1
• Modello del corpo umano del − di valutazione di ESD: Valutazione di >4000 V ESD
Modello di macchina del −: >400 V
VALUTAZIONI MASSIME
Unità di valutazione di valore di simbolo
Tensione BC846 BC847, BC850 BC848, BC849 VCEO 65 dell'Collettore-emettitore 45 30 VCC
Tensione BC846 BC847, BC850 BC848, BC849 VCBO 80 di Collector−Base 50 30 VCC
Tensione BC846 BC847, BC850 BC848, BC849 VEBO 6,0 di Emitter−Base 6,0 5,0 VCC
MAdc continuo di IC 100 del − della corrente di collettore
Le valutazioni massime sono quei valori oltre quale danno del dispositivo può accadere. Le valutazioni massime si sono applicate al dispositivo sono diversi valori limite di sforzo (non condizioni operative normali) e sono invalide simultaneamente. Se questi limiti sono oltrepassati, l'operazione funzionale del dispositivo non è implicata, il danno può accadere e l'affidabilità può essere colpita.
CARATTERISTICHE TERMICHE
Simbolo caratteristico Max Unit
Bordo totale di dissipazione FR−5 del dispositivo, (noti 1) i TUM = 25°C riducono le imposte su sopra 25°C palladio 225 1,8 il Mw mW/°C
Resistenza termica, Junction−to−Ambient (nota 1) RJA 556 °C/W
Substrato totale dell'allumina di dissipazione del dispositivo (TUM della nota 2) = 25°C riduce le imposte su sopra 25°C palladio 300 2,4 il Mw mW/°C
Resistenza termica, Junction−to−Ambient (nota 2) RJA 417 °C/W
Gamma di temperature di stoccaggio e della giunzione TJ, Tstg −55 a °C +150
1. FR−5 = 1,0? 0,75? 0,062 dentro.
2. Allumina = 0,4? 0,3? 0,024 in allumina 99,5%.
Marcatura
TIPO NUMERO | Codice di segno | TIPO NUMERO | Codice di segno |
BC846 | 1D∗ | BC847A | 1E* |
BC846A | 1A∗ | BC847B | 1F* |
BC846B | 1B∗ | BC847C | 1G* |
BC847 | 1H* |
