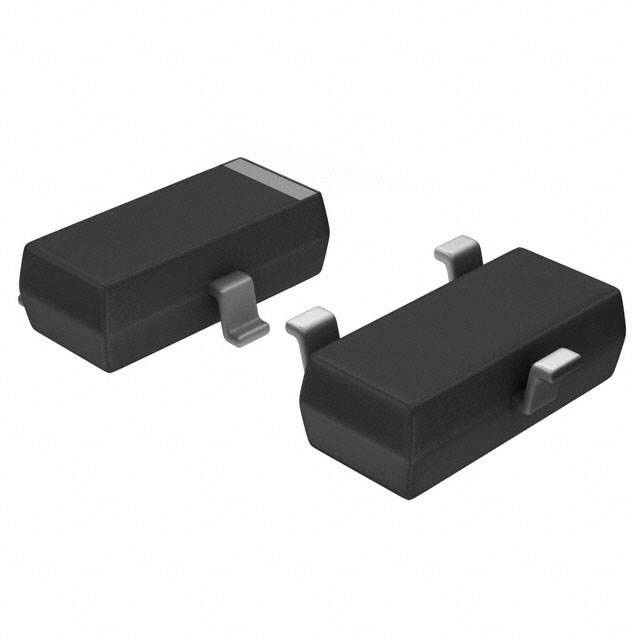

MOSFET FDV305N di PowerTrench di N-Manica del transistor del Mosfet di potere 20V
fabbricante:
Produttore
Descrizione:
Supporto di superficie 350mW (tum) SOT-23-3 di N-Manica 20 V 900mA (tum)
Categoria:
chip elettronici di CI
Prezzo:
Negotiation
Metodo di pagamento:
T/T, Western Union, Paypal
Specifiche
Tensione di Scolo-fonte:
20 V
Tensione di Portone-fonte:
± 12 V
Dissipazione di potere massima:
0,35 W
Corrente di ingresso:
±5 mA
Gamma di temperature della giunzione di stoccaggio e di funzionamento:
– °C 55 - +150
Punto culminante:
multi emitter transistor
,silicon power transistors
Introduzione
MOSFET del di PowerTrench di N-Manica di FDV305N 20V
Descrizione generale
Questo MOSFET di N-Manica 20V usa il processo ad alta tensione del PowerTrench di Fairchild. È stato ottimizzato per le applicazioni della gestione di potere.
Applicazioni
• Commutatore del carico
• Protezione della batteria
• Gestione di potere
Caratteristiche
• 0,9 A, 20 V
MΩ 220 di RDS (SOPRA) = @ VGS = 4,5 V
MΩ 300 di RDS (SOPRA) = @ VGS = 2,5 V
• Tassa bassa del portone
• Velocità di commutazione veloce
• Tecnologia della fossa di rendimento elevato per estremamente - RDS basso (SOPRA)
Valutazioni massime assolute
| Simbolo | Parametro | Valutazioni | Unità |
| VDSS | Tensione di Scolo-fonte | 20 | V |
| VGSS | Tensione di Portone-fonte | ± 12 | V |
| Identificazione |
Vuoti corrente – continuo – Pulsato |
0,9 2 |
|
| Palladio | Dissipazione di potere massima | 0,35 | W |
| TJ, TSTG | Gamma di temperature della giunzione di stoccaggio e di funzionamento | – 55 - +150 | °C |
