Casa > prodotti > Gestione CI di potere > ADP3339AKCZ-2.5-R7 circuito integrato Chip High Accuracy, quoziente d'intelligenza ultrabasso, 1,5 A, regolatore basso di interruzione procedura del anyCAP

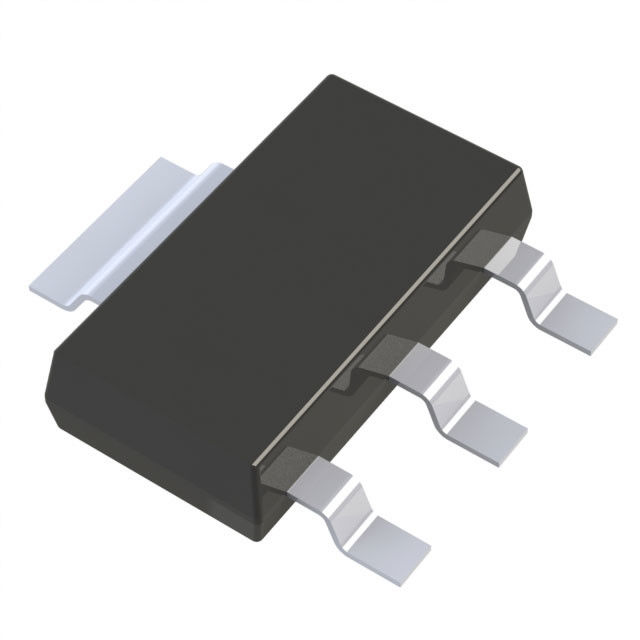

ADP3339AKCZ-2.5-R7 circuito integrato Chip High Accuracy, quoziente d'intelligenza ultrabasso, 1,5 A, regolatore basso di interruzione procedura del anyCAP

fabbricante:
Produttore
Descrizione:
Il positivo lineare di IC del regolatore di tensione ha riparato 1 uscita 1.5A SOT-223-3
Categoria:
Gestione CI di potere
Prezzo:
Negotiate
Metodo di pagamento:
T/T, Western Union, Paypal
Specifiche
Tensione di rifornimento introdotta:
– 0,3 V - +8,5 V
Dissipazione di potere:
Internamente limitato
Intervallo di temperatura ambiente di funzionamento:
– 40°C a +85°C
Gamma di temperature di funzionamento della giunzione:
– 40°C a +150°C
Gamma di temperature di stoccaggio:
– 65°C a +150°C
Temperatura del cavo (sec di saldatura 10):
300°C
Punto culminante:

power mosfet ic

,

silicon power transistors

Introduzione

Alta precisione, quoziente d'intelligenza ultrabasso, 1,5 A, regolatore basso ADP3339 di interruzione procedura del anyCAP

CARATTERISTICHE

Alta precisione sopra la linea ed il carico: ±0.9% a 25°C, ±1.5% sopra la temperatura

Tensione ultrabassa di interruzione procedura: 230 sistemi MV (tipici) a 1,5 A

Richiede solo COUT = μF 1,0 per la stabilità

anyCAP = stabile con qualsiasi tipo di condensatore (MLCC compresi)

Limitazione corrente e termica

A basso rumore

2,8 gamma di tensione in ingresso V di 6 - di V

−40°C alla gamma di temperatura ambiente di +85°C

Pacchetto SOT-223

APPLICAZIONI

Taccuini, palmari

Terminatori di SCSI

Sistemi a pile

Regolatori di PCMCIA

Lettori di codice a barre

Videocamere portatili, macchine fotografiche

DESCRIZIONE GENERALE

Il ADP3339 è un membro della famiglia di ADP33xx di precisione, l'interruzione procedura bassa, regolatori di tensione del anyCAP®. Il ADP3339 funziona con una gamma di tensione in ingresso di 2,8 V - 6 V e consegna un carico fino a 1,5 correnti A. Il ADP3339 sta fuori dal LDOs convenzionale con un'architettura novella e un processo migliorato che gli permette di offrire i vantaggi della prestazione e corrente ad alto rendimento che la sua concorrenza. La sua progettazione brevettata richiede soltanto un condensatore dell'uscita di 1,0 μF per la stabilità. Questo dispositivo è insensibile produrre la resistenza di serie equivalente del condensatore (esr) ed è stabile con tutto il condensatore di buona qualità, compreso i tipi ceramici (MLCC) per le applicazioni spazio-limitate. Il ADP3339 raggiunge un'accuratezza eccezionale di ±0.9% alla temperatura ambiente e di ±1.5% sopra la temperatura, la linea e le variazioni del carico. La tensione di interruzione procedura del ADP3339 è soltanto 230 sistemi MV (tipici) a 1,5 A. Il dispositivo inoltre comprende un limite della corrente di sicurezza e una protezione termica di sovraccarico. Il ADP3339 ha corrente tranquilla ultrabassa: μA 130 (tipico) nelle situazioni leggere del carico.

LE VALUTAZIONI MASSIME ASSOLUTE salvo specificazione contraria, tutte le tensioni sono fornite di rimandi a terra.

Parametro

Valutazione

Tensione di rifornimento introdotta

– 0,3 V - +8,5 V

Dissipazione di potere

Internamente limitato

Gamma di funzionamento di temperatura ambiente

– 40°C a +85°C

Gamma di temperature di funzionamento della giunzione

– 40°C a +150°C

θJA, bordo 4-Layer

62.3°C/W

θJC

26.8°C/W

Gamma di temperature di stoccaggio

– 65°C a +150°C

Temperatura del cavo (sec di saldatura 10)

300°C

Fase di vapore (sec 60)

215°C

Infrarosso (sec 15)

220°C

Gli sforzi sopra quelli elencati nell'ambito delle valutazioni massime assolute possono danneggiare permanente il dispositivo. Ciò è uno sforzo che valuta soltanto; l'operazione funzionale del dispositivo a questi o di alcuni altri termini sopra quelli elencati nelle sezioni operative di questa specificazione non è implicata. L'esposizione ai termini di valutazione di massimo assoluta per i periodi estesi può colpire l'affidabilità del dispositivo.

Soltanto una valutazione massima assoluta può applicarsi in qualsiasi momento.

SCHEMA A BLOCCHI FUNZIONALE

DIMENSIONI DEL PROFILO
