RADDRIZZATORI ULTRAVELOCI del chip del circuito integrato di MUR1660CTG 8,0 AMPÈRI, VOLT 100−600
npn smd transistor
,silicon power transistors
MUR1610CT, MUR1615CT, MUR1620CT, MUR1640CT, MUR1660CT
Raddrizzatori di potere di SWITCHMODETM
Questi dispositivi dello state−of−the−art sono le serie progettate per uso nelle alimentazioni elettriche di commutazione, invertitori e come diodi spingenti liberi.
Caratteristiche
• I tempi di recupero ultraveloci di 35 e 60 nanosecondi
• temperatura di giunzione di funzionamento 175°C
• Pacchetto popolare TO−220
• UL a resina epossidica 94 V−0 @ 0,125 di raduni dentro
• Giunzione passivata di vetro ad alta temperatura
• Capacità ad alta tensione a 600 V
• @ temperatura di caso specificata perdita bassa 150°C
• @ sia caso che temperature ambienti riducenti le imposte correnti
• I pacchetti di Pb−Free sono Available*
Caratteristiche meccaniche:
• Caso: A resina epossidica, modellato
• Peso: 1,9 grammi (approssimativamente)
• Rivestimento: Tutto l'esterno sorge resistente alla corrosione ed i cavi terminali sono prontamente Solderable
• Temperatura del cavo per gli scopi di saldatura: massimo 260°C per 10 secondi
VALUTAZIONI MASSIME
| Valutazione | Simbolo | MUR16 | Unità | ||||
| 10CT | 15CT | 20CT | 40CT | 60CT | |||
|
Tensione inversa ripetitiva di punta Tensione inversa di punta di lavoro Tensione di didascalia di CC |
VRRM VRWM VR |
100 | 150 | 200 | 400 | 600 | V |
|
Corrente di andata rettificata media Per gamba Dispositivo totale, (ha valutato VR), TC = 150°C Dispositivo totale |
SE (AVOIRDUPOIS) |
8,0 16 |
|||||
|
Il picco ha rettificato in avanti corrente Per gamba del diodo (Ha valutato VR, l'onda quadra, 20 chilocicli), TC = 150°C |
IFM | 16 | |||||
|
Punta di corrente di punta non ripetitiva (Impulso applicato alla semionda di stati di carico nominale, alla monofase, 60 hertz) |
IFSM | 100 | |||||
| Temperatura di giunzione di funzionamento e temperatura di stoccaggio |
TJ, Tstg |
-65 - +175 | °C | ||||
Le valutazioni massime sono quei valori oltre quale danno del dispositivo può accadere. Le valutazioni massime si sono applicate al dispositivo sono diversi valori limite di sforzo (non condizioni operative normali) e sono invalide simultaneamente. Se questi limiti sono oltrepassati, l'operazione funzionale del dispositivo non è implicata, il danno può accadere e l'affidabilità può essere colpita.
RADDRIZZATORI ULTRAVELOCI 8,0 AMPÈRI, VOLT 100−600

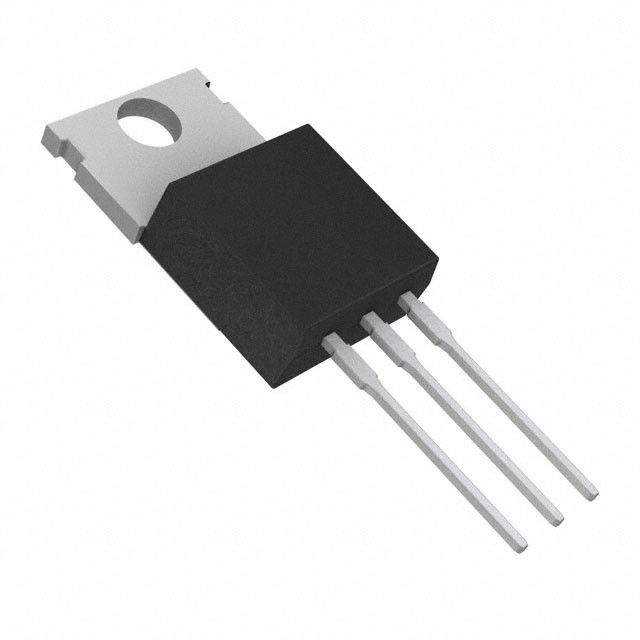

PLASTICA di CASO 221A di TO−220AB
DIAGRAMMA DI SEGNO
= posizione dell'Assemblea
Y = anno
WW = settimana lavorativa
U16xx = codice di dispositivo
xx = 10, 15, 20, 40 o 60
G = pacchetto di Pb−Free
KA = polarità del diodo
