PIC16F684-I/P 4-Pin basato a flash, componenti del circuito dei microcontroller TV di CMOS di 8 bit
electronic integrated circuit
,linear integrated circuits

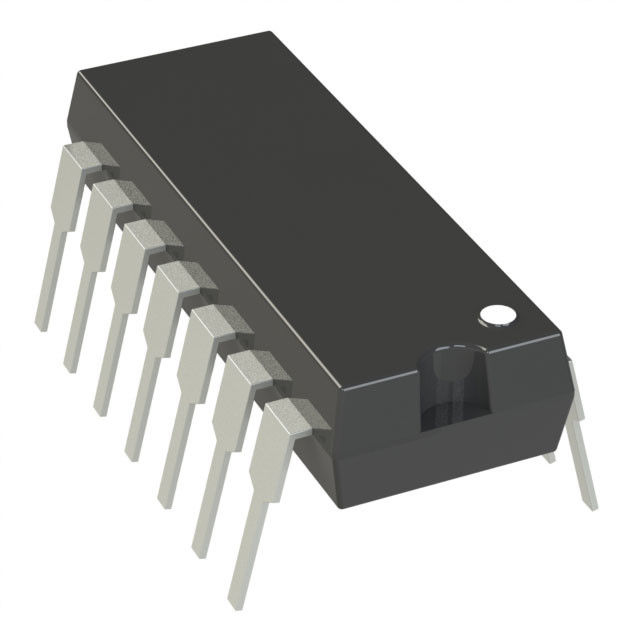

PIC16F684-I/P
4-Pin basato a flash, componenti del circuito dei microcontroller TV di CMOS di 8 bit
PANORAMICA DEL DISPOSITIVO
Questo documento contiene le informazioni specifiche del dispositivo per il PIC16F684. L'ulteriore informazione può essere trovata «nel manuale di riferimento della famiglia di media scadenza MCU di PICmicro®» (DS33023), che può essere ottenuto dal vostro rappresentante locale del microchip o essere scaricato dal sito Web del microchip.
Il manuale di riferimento dovrebbe essere considerato un documento complementare a questa scheda di dati ed è altamente lettura raccomandata per una comprensione migliore dell'architettura del dispositivo e del funzionamento dei moduli periferici.
Il PIC16F684 è trattato da questa scheda di dati. È disponibile in 14 perno pacchetti di PDIP, di SOIC e di TSSOP. Figura 1-1 mostra uno schema a blocchi del dispositivo PIC16F684. La tabella 1-1 mostra la descrizione di piedinatura.
I modi di LP, di XT e di HS sostengono l'uso dei risuonatori dell'a cristallo di quarzo o dei risuonatori ceramici collegati OSC1 e OSC2 ai perni (figura 3-1). Il modo seleziona una regolazione bassa, media o alta di guadagno dell'invertitore-amplificatore interno per sostenere i vari tipi e velocità del risuonatore
Il modo dell'oscillatore di LP seleziona la regolazione di guadagno più bassa dell'invertitore-amplificatore interno. Il consumo corrente del modo di LP è il minimo dei tre modi. Questo modo è più adatto guidare i risuonatori con una specificazione del livello dell'azionamento basso, per esempio, il tipo cristalli del diapason
Il modo dell'oscillatore di XT seleziona la regolazione intermedia di guadagno dell'invertitore-amplificatore interno. Il consumo corrente del modo di XT è il medium dei tre modi. Questo modo è più adatto guidare i risuonatori con una specificazione media del livello dell'azionamento, per esempio, risuonatori dell'a cristallo di quarzo di low-frequency/AT-cut.
