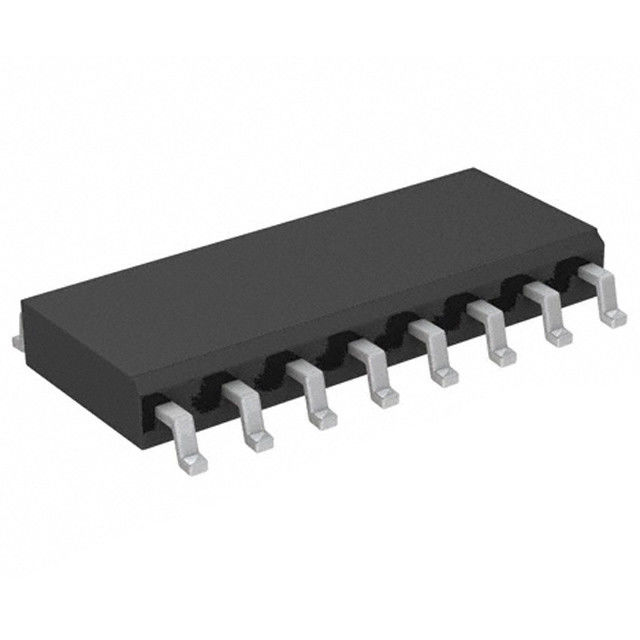

RT9206

Alta efficienza, dollaro sincrono con i regolatori lineari doppi

Descrizione generale

Il RT9206 è un basso costo, regolatore combinato di potere, che integra un tensione-modo scendere sincrono PWM e due regolatori lineari di alta tensione. Direttamente l'azionamento N-MOSFET esterno lo rende facile implementare un'alta efficienza e costare la soluzione di potere attraente.

Il ciclo di controllo del modo di tensione e la frequenza costante dell'operazione con la rete esterna della compensazione forniscono la migliore stabilità nell'ampia gamma dell'operazione. La frequenza regolabile dell'operazione fino a 600kHz può minimizzare la dimensione dell'induttore e lo spazio del PWB. È particolarmente adatto nell'ampia gamma di tensione in ingresso (da 4.75Vto 28V) e nelle applicazioni a uscite multiple.

Il regolatore lineare caratterizza la progettazione lineare flessibile di potere. Il potere consegnato può essere deciso semplicemente tramite la selezione esterna di N-MOSFET. Il livello di tensione in uscita è scelto via il divisore esterno della resistenza. Il riferimento interno 0.8V può soddisfare la maggior parte delle applicazioni. Nell'ambito della serrata di tensione assicuri la protezione redditizia di uscita.

RT9206 svolge la funzione completa della protezione della sicurezza: inizio morbido, sopra protezione corrente, sopra protezione di tensione del voltageandunder. Limite corrente stabilito scegliendo MOSFET differente. Il modo di controllo sincrono del dollaro fornisce eccellente sopra la protezione di tensione girando sul MOSFET basso del lato per impedire tutto il danno del dispositivo dell'estremità lo sforzo di tensione anormale mentre lo stato eccessivo di tensione accade.

Caratteristiche

• Ampia gamma introdotta (4.75V a 28V)
• riferimento interno 0.8V
• Alta efficienza Buck Topology sincrono
• Integri due regolatori lineari di alta tensione
• Progettazione di basso costo N-MOSFET

• Duty cycle da 0%to 90%.
• Frequenza di commutazione regolabile da 200kHz a 600kHz, difetto 200kHz
• Senso OCP dal MOSFET basso RDS del lato (SOPRA)
• Buona uscita del segnale di potere
• RoHS compiacente e cavo di 100% (Pb) senza

Applicazioni

• Monitor LCD
• Nota dello scrittorio
• Cliente IEEE1394
• IA da tavolino
• Banda larga

Valutazioni massime assolute (nota 1)

Tensione di rifornimento (VIN) ------------------------------------------------------------------------------------------------ -0,3 a 30V

PHS--------------------------------------------------------------------------------------------------------------------- -0.6V a 30V

PHS (intervallo di tempo transitorio di PHS < 50ns="">

STIVALE, ug a PHS --------------------------------------------------------------------------------------------------- -0.3V a 7V

STIVALE a terra -------------------------------------------------------------------------------------------------------- -0.3V a 35V

LDRI1, LDRI2 --------------------------------------------------------------------------------------------------------- -0.3V a 30V

Buona tensione di potere------------------------------------------------------------------------------------------------- - 0.3V a 7V

Gli altri perni -------------------------------------------------------------------------------------------------------- - 0.3V a 7V

Dissipazione di potere, TUM del palladio @ = 25°C

SOP-16 ------------------------------------------------------------------------------------------------------------------ 0.625W

Resistenza termica del pacchetto

SOP-16, θJA ----------------------------------------------------------------------------------------------------------- 90°C/W

Temperatura di giunzione ----------------------------------------------------------------------------------------------------- 150°C

Temperatura del cavo (saldare, sec 10.)------------------------------------------------------------------------------ 260°C

Gamma di OperationTemperature------------------------------------------------------------------------------------- -20°C a 85°C

Gamma di temperature di stoccaggio ----------------------------------------------------------------------------------- -65°C a 150°C

Suscettibilità di ESD (nota 2)

HBM (modo del corpo umano) ----------------------------------------------------------------------------------------- 2kV

Millimetro (modo della macchina) ------------------------------------------------------------------------------------------------ 200V

Condizioni di gestione raccomandate (nota 3)

Gamma di temperatura ambiente ---------------------------------------------------------------------------------- 0°C a 70°C

Gamma di temperature della giunzione --------------------------------------------------------------------------------- 0°C a 125°C

Pin Configurations

Schema a blocchi di blocco funzionale
