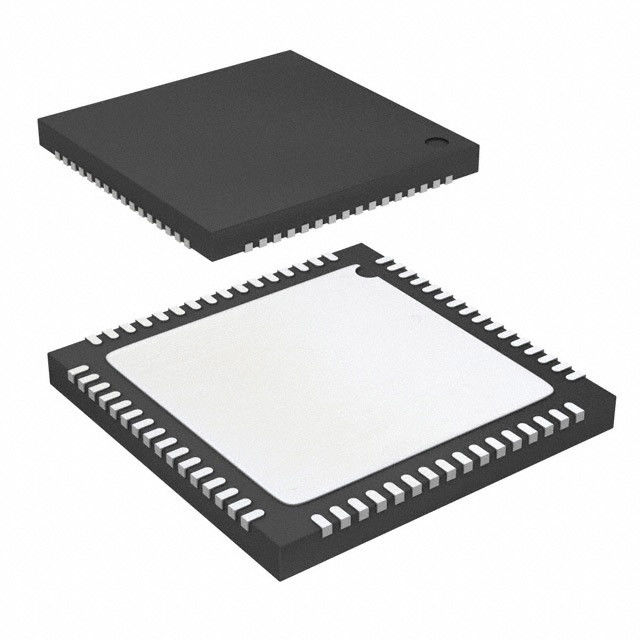

Convertitore analogico-digitale elettronico di AD9643BCPZ-250 IC Chips Dual

14 bit, 170 MSPS/210 MSPS/250 MSPS, 1,8 V

Convertitore analogico-digitale doppio (ADC) AD9643

CARATTERISTICHE

SNR = dBFS 70,6 a 185 MSPS AIN e 250 di megahertz

SFDR = dBc 85 a 185 MSPS AIN e 250 di megahertz

rumore dell'input di −151.6 dBFS/Hz a 185 megahertz, MSPS AIN e 250 del dBFS −1

Consumo di energia totale: 785 Mw a 250 MSPS

1,8 tensioni di rifornimento di V

Uscite di LVDS (livelli ANSI-644)

Divisore dell'orologio dell'input to-8 di numero intero 1 (625 megahertz di input massimo)

Tassi del campione di fino a 250 MSPS

SE frequenze di campionamento di fino a 400 megahertz

Riferimento interno di tensione dell'ADC

Gamma flessibile dell'entrata analogica

1,4 V pp a 2,0 V pp (1,75 V pp nominali)

Stabilizzatore del duty cycle dell'orologio dell'ADC

95 isolamenti/diafonia del canale di dB

Controllo della porta seriale

Il risparmio energetico spegne i modi

capacità Utente-configurabile e incorporata di autoverifica (BIST)

APPLICAZIONI

Comunicazioni

Sistemi radio di diversità

Ricevitori digitali misti (3G)

TD-SCDMA, WiMax, WCDMA, CDMA2000, GSM, BORDO, LTE

Sistemi di demodulazione di I/Q

Sistemi di antenne astuti

Radio del software per tutti gli usi

Attrezzatura di ultrasuono

Applicazioni a banda larga di dati

DESCRIZIONE GENERALE

Il AD9643 è un doppio, un convertitore analogico-digitale di 14 bit (ADC) con velocità di campionamento di fino a 250 MSPS. Il AD9643 è destinato per sostenere le applicazioni di comunicazioni, dove il basso costo, la piccola dimensione, l'ampia larghezza di banda e la versatilità sono desiderati.

I centri doppi dell'ADC caratterizzano un'architettura canalizzata a più stadi e differenziale con logica correttiva integrata dell'uscita. Ogni ADC caratterizza gli ampi input di larghezza di banda che sostengono varie gamme selezionabili dall'utente dell'input. Un riferimento integrato di tensione facilita le considerazioni di progettazione. Uno stabilizzatore del duty cycle è fornito per compensare le variazioni nel duty cycle dell'orologio dell'ADC, permettendo che i convertitori mantengano la prestazione eccellente.

I dati di uscita dell'ADC sono diretti direttamente ai due 14 porti di uscita esterni del bit LVDS e sono formattati come qualsiasi interfogliata o canale multiplexato.

Flessibile spenga le opzioni per permettere i risparmi di energia significativi, una volta desiderato.

Programmando per la messa a punto ed il controllo sono compiuti facendo uso di un'interfaccia seriale SPI-compatibile di 3 cavi.

Il AD9643 è disponibile 64 in un cavo LFCSP ed è specificato sopra la gamma di temperature industriale di −40°C a +85°C. Questo prodotto è protetto da un brevetto degli Stati Uniti.

PUNTI CULMINANTI DEL PRODOTTO

1. Doppio integrato, 14 pungenti, 170 MSPS/210 MSPS/250 MSPS ADC.

2. Operazione da un singolo rifornimento di 1,8 V e da un rifornimento separato del driver dell'uscita digitale che accomodano le uscite di LVDS.

3. L'ingresso differenziale privato mantiene la prestazione eccellente di SNR per le frequenze dell'input di fino a 400 megahertz.

4. L'input di SINCRONIZZAZIONE permette la sincronizzazione dei dispositivi multipli.

5. 3-pin, un porto di 1,8 V SPI per la programmazione del registro e rilettura del registro.

6. Compatibilità di Pin con il AD9613, concedendo ad una migrazione semplice giù 14 bit - 12 bit. Questa parte è inoltre perno compatibile con il AD6649 e il AD6643.

SCHEMA A BLOCCHI FUNZIONALE
