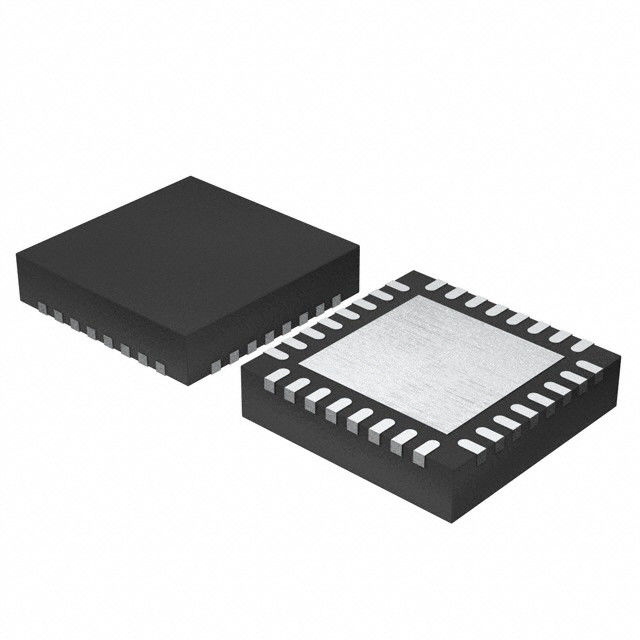

16 MHz AT86RF212-ZU Chip elettronici IC Ricetrasmettitore completamente integrato
electronic integrated circuit
,linear integrated circuits
AT86RF212
Ricetrasmettitore a bassa potenza 800/900 MHz per applicazioni IEEE 802.15.4-2006, ZigbeeTM e ISM
Caratteristiche
• Ricetrasmettitore in banda 800/900 MHz completamente integrato
- Banda ISM europea da 863 a 870 MHz
- Banda ISM nordamericana da 902 a 928 MHz
• Sequenza diretta Spread Spectrum con modulazione e data rate diversi
- BPSK con 20 e 40 kbit/s (conforme a IEEE 802.15.4-2006)
- O-QPSK con 100 e 250 kbit/s (conforme a IEEE 802.15.4-2006)
- O-QPSK con velocità dati PSDU di 200, 400, 500 e 1000 kbit/s
• Combinazione flessibile di bande di frequenza e velocità dati
• Budget Link leader del settore
- Sensibilità del ricevitore fino a -110 dBm
- Potenza di uscita TX programmabile fino a +10 dBm
• Bassa tensione di alimentazione da 1,8 V a 3,6 V
- Regolatori di tensione interni e monitor della batteria
• Basso consumo di corrente
- SONNO = 0,2 µA
- TRX_OFF = 0,4mA
- RX_ON = 9mA
- TX_ACTIVE = 19 mA (a PTX = 5 dBm)
• Interfaccia digitale
- Registri, Frame Buffer e AES accessibili tramite SPI
- Uscita orologio con frequenza configurabile
• Caratteristiche del ricetrasmettitore radio
- Sensibilità del ricevitore regolabile
- Interruttore TX/RX integrato, LNA e filtro loop PLL
- PLL a stabilizzazione rapida che supporta il salto di frequenza
- Calibrazione automatica del VCO e del filtro
- Oscillatore a cristallo integrato da 16 MHz
- FIFO a 128 byte per trasmissione/ricezione
• Supporto hardware IEEE 802.15.4-2006
- Calcolo e controllo FCS
- Chiara valutazione del canale
- Indicatore di potenza del segnale ricevuto, rilevamento di energia e indicazione della qualità del collegamento
• Acceleratore hardware MAC
- Riconoscimento automatico, CSMA-CA e ritrasmissione
- Filtraggio automatico dei frame
• Acceleratore hardware AES a 128 bit (modalità ECB e CBC)
• Supporto hardware per set di funzionalità estese
- Vera generazione di numeri casuali per applicazioni di sicurezza
- Indicazione TX/RX (controllo front-end RF esterno)
- Diversità dell'antenna basata su MAC
• Ottimizzato per bassi costi di distinta base e facilità di produzione
- Basso numero di componenti esterni: antenna, cristallo di riferimento e condensatori di bypass
- Eccellente robustezza ESD
• Gamma di temperature industriali da -40°C a +85°C
• Package QFN in plastica senza piombo a basso profilo a 32 pin, 5,0 x 5,0 x 0,9 mm3
• Conforme a IEEE 802.15.4-2003 e IEEE 802.15.4-2006, ETSI EN 300 220-1 e FCC 47 CFR Sezione 15.247
Valutazioni massime assolute
| Simbolo | Parametro | Condizione | min. | Tip. | Massimo. | Unità |
| TSTOR | Temperatura di conservazione | -50 | 150 | °C | ||
| TGUIDA | Temperatura del piombo | T = 10s Profilo di saldatura conforme a IPC/JEDEC J-STD-020B | 260 | °C | ||
| vESD | Robustezza ESD |
Conforme a [3] Conforme a [4] |
4 750 |
kV v |
||
| PRF | Immettere il livello RF | 10 | dBm | |||
| vSCAVARE |
Tensione su tutti i pin tranne i pin 4, 5, 13, 14, 29 |
-0,3 | vCC+0,3 ≤ 4,0 | v | ||
| vANA | Tensione sui pin 4, 5, 13, 14, 29 | -0,3 | 2 | v |
Nota: sollecitazioni superiori a quelle elencate in "Valori massimi assoluti" possono causare danni permanenti al dispositivo.Questa è solo una valutazione della sollecitazione e il funzionamento funzionale del dispositivo in queste o in qualsiasi altra condizione oltre a quelle indicate nelle sezioni operative di questa specifica non è implicito.L'esposizione a condizioni di rating massimo assoluto per periodi prolungati può influire sull'affidabilità del dispositivo.
Configurazione pin
Schema pin-out AT86RF212
