Driver laterale elettronico di ISL6801AB IC Chips High Voltage Bootstrap High
electronic integrated circuit
,linear integrated circuits
Alto driver laterale della linguetta per calzare gli stivali ad alta tensione
Il ISL6801 è un singolo monolitico, invertendo il driver della linguetta per calzare gli stivali. La sua sezione livellata di galleggiamento del dispositivo spostatore è ottimizzata per il controllo dei MOSFETs di potere di N-Manica nelle alte configurazioni laterali con le tensioni del bus fino a 120VDC 5V da un regolatore Output. Caratterizza due stadi di uscita appuntati esclusivamente fuori per permettere il controllo indipendente dell'aumento e dei tempi di caduta. Per assicurare all'operazione statica di CC un percorso integrato della ricarica fa pagare il cappuccio della linguetta per calzare gli stivali mentre il driver è spento. A tira sulle forze della resistenza l'input basso quando nessun segnale di controllo si applica. La tensione di rifornimento è controllata per garantire l'operazione impeccabile alla partenza.
Caratteristiche
• Alto driver laterale della singola linguetta per calzare gli stivali
• Rifornimento Max Voltage della linguetta per calzare gli stivali. 120VDC
• Corrente di azionamento dell'uscita di punta. 200mA
• Frequenza di commutazione. 100kHz
• Input basso attivo
• Input risistemato separato
• Percorso della ricarica per il funzionamento statico
• Le alte ed uscite basse separate dell'azionamento del portone concedono a giro indipendente il controllo di tempo INSERITA/DISINSERITA
• Protezione di Undervoltage del rifornimento

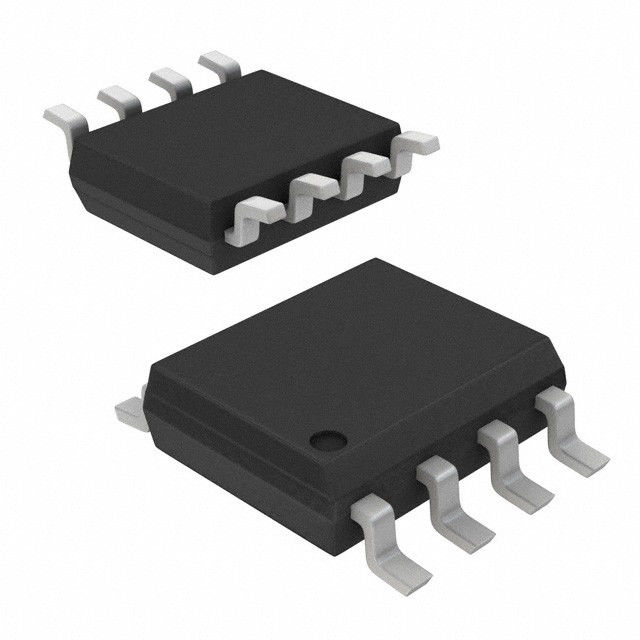

• Pacchetto di economia di spazio SO-8
• Ampia gamma di temperatura di funzionamento
Applicazioni
• Driver per i MOSFETs di N-Manica nelle alte configurazioni laterali che controllano i carichi forniti di rimandi al suolo
• Guida i solenoidi, i motori, i relè e le lampade nelle applicazioni automobilistiche
Piedinatura
Valutazioni massime assolute
Tensione di rifornimento, VCC. .16V
Driver Output Stage Voltage, VB (terra riferita a). .130V
Tensione di riferimento di fonte, CONTRO
(- 5V per 0.5ms, il MOSFET fuori). (Min) -1.5V
. 120V (massimo)
Valutazione di ESD, VESD
Modello del corpo umano. (Min) 820V
(Per MIL-STD-883 metodo 3015,7)
Condizioni di gestione
Gamma di temperature. -40℃ a 125℃
Gamma di tensione di rifornimento (massima). 4.5V a 6.5V
Informazioni termiche
Resistenza termica (tipica, nota 1) θJA (℃/W)
Pacchetto di SOIC. 90
Temperatura di giunzione massima (pacchetto di plastica). 150℃
Gamma di temperature massima di stoccaggio. -55℃ a 150℃
Temperatura massima del cavo (10s di saldatura). 245℃
(Punte del cavo di SOIC sole)
CAUTELA: Gli sforzi sopra quelli elencati «nelle valutazioni massime assolute» possono danneggiare permanente il dispositivo. Ciò è una sola valutazione di sforzo e l'operazione del dispositivo a questi o di alcuni altri termini sopra quelli indicati nelle sezioni operative di questa specificazione non è implicata.
NOTA: 1. il θJA è misurato con la componente montata su un alto efficace tavolo di controllo della conducibilità termica in aria libera. Vedi il riassunto TB379 di tecnologia per i dettagli.
Schema a blocchi tipico di applicazione
Schema a blocchi funzionale
