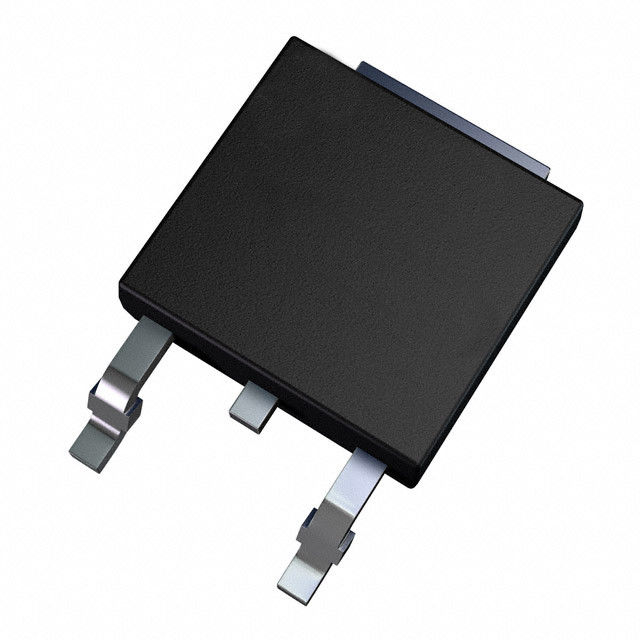

Regolatori lineari elettronici di IC Chips Low Dropout CMOS del circuito integrato LP38691DT-5.0

LP38691/LP38693

regolatori lineari di CMOS di interruzione procedura bassa 500mA

Stalla con i condensatori ceramici dell'uscita

Descrizione generale

I regolatori lineari di CMOS di interruzione procedura bassa LP38691/3 forniscono la tolleranza stretta dell'uscita (2,0% tipici), estremamente - tensione bassa di interruzione procedura (250 corrente del carico di sistemi MV @ 500mA, VOUT = 5V) e la prestazione eccellente di CA che utilizza i condensatori ceramici ultrabassi dell'uscita di esr.

La resistenza termica bassa di LLP, i pacchetti SOT-223 e T0-252 permettono che la corrente completa di funzionamento sia utilizzata anche negli alti ambienti di temperatura ambiente.

L'uso di un transistor di potenza di PMOS significa che nessuna corrente di azionamento della base di CC è richiesta per influenzarla che permette che il perno a terra corrente rimanga inferiore a µA 100 indipendentemente dalla corrente del carico, dalla tensione in ingresso, o dalla temperatura di funzionamento.

Tensione di interruzione procedura: 250 sistemi MV (tipo) @ 500mA (tipo. 5V fuori).

Pin Current a terra: un carico di 55 µA (tipo) in pieno.

Tensione in uscita di precisione: 2,0% (25˚C) accuratezza.

Caratteristiche

• accuratezza dell'uscita 2,0% (25˚C)

• Tensione bassa di interruzione procedura: 250 sistemi MV @ 500mA (tipo, 5V fuori)

• Ampia gamma di tensione in ingresso (2.7V a 10V)

• Riferimento del bandgap di precisione (sistemata)

• Spec. garantite per -40˚C a +125˚C

• corrente tranquilla dello fuori stato 1µA

• Protezione termica di sovraccarico

• Limitazione corrente ripiegata

• Pacchetti di T0-252, di SOT-223 e di 6-Lead LLP

• Permetta al perno (LP38693)

Applicazioni

• Drive del hard disk

• Computer portatili

• Dispositivi a pile

• Strumentazione portatile

Circuiti tipici di applicazione

Valutazioni massime assolute (nota 1)

Se dispositivi specificati militari/aerospaziali sono richiesti, contatti prego i distributori commerciali nazionali dell'ufficio vendite a semiconduttore per disponibilità e le specifiche.

Gamma di temperature di stoccaggio −65˚C a +150˚C

Impiegati del cavo. (Saldare, 5 secondi) 260˚C

Valutazione di ESD (nota 3) 2 chilovolt

Dissipazione di potere (nota 2) Internamente limitato

V (massima) tutti i perni (riguardo a terra) -0.3V a 12V

IOUT Internamente limitato

Temperatura di giunzione −40˚C a +150˚C

Valutazioni di funzionamento

Tensione di rifornimento di VIN 2.7V a 10V

Gamma di temperature di funzionamento della giunzione −40˚C a +125˚C

Nota 1: Levalutazionimassimeassoluteindicanoilimitioltrequaledanneggiamentodellacomponentepuòaccadere. Levalutazionidifunzionamentoindicanolecircostanzepercuiildispositivoè intesoper esserefunzionale, manon garantisconoilimitidiprestazionespecifica. Perlespecifichegarantite, vedilecaratteristicheelettriche. Lespecifichenon si applicanoquandofa funzionareildispositivofuoridellesuecondizioni di gestionestimate.

Nota 2: Alletemperatureelevate, ladissipazionedipoteredeldispositivodeveessere ridotta le imposte subasatasuivaloridellaresistenzatermicaedeldissipatore di caloredelpacchetto(seundissipatore di caloreè utilizzato). Laresistenzatermicagiunzione--ambientale(θJ-A)perilTO-252èapprossimativamente90˚C/WperunmontaggiodelbordodiPCconildispositivosaldatogiùadareadi rameminima(menodi0,1pollici quadrati). Seunpollice quadratodirameè usatomentreundissipatoredelcaloreperilTO-252, ilθJ-Acadeadapprossimativamente50˚C/W. IlpacchettoSOT-223haunθJ-Adiapprossimativamente125˚C/Wuna voltasaldatogiùad unmodellograduatominimo(menodi0,1pollici quadrati)eadapprossimativamente70˚C/Wuna voltasaldatoad unasuperficiedi ramediunpollice quadrato. IvaloridelθJ-AperilpacchettodiLLPdipendonoinoltredaareadellatraccia, daspessoredi rameedalnumerodeiviastermiciusati(riferiscaallanotadiapplicazioneAN-1187). Seildisspationdipotereinducelatemperaturadigiunzionea superareilimitispecificati, ildispositivoentreràinarrestotermico.

Nota 3: IlESDè provatofacendo usodelmodellodelcorpo umanocheèuncondensatore100pFscaricatotramiteunaresistenza1.5kinogniperno.

Diagrammi di collegamento
