Sensore di moto elettronico dell'uscita digitale del circuito integrato MEMS di LIS331DLHTR
electronic integrated circuit
,linear integrated circuits
LIS331DLH
Sensore di moto dell'uscita digitale di MEMS
accelerometro «nano» ultra a bassa potenza delle asce di rendimento elevato 3
Caratteristiche
■Ampia tensione di rifornimento, 2,16 V - 3,6 V
■IOS compatibile di bassa tensione, 1,8 V
■Consumo ultra a bassa potenza di modo giù a µA 10
■completo dinamicamente selezionabile di ±2g/±4g/±8g
■Io interfaccia dell'uscita digitale 2C/SPI
■un emissione dei dati 16 pungenti
■2 generatori programmabili indipendenti di interruzione per rilevazione di moto e di caduta libera
■Funzione di sveglia di sonno
■rilevazione di orientamento 6D
■Autoverifica inclusa
■alta capacità di sopravvivenza di scossa di 10000 g
■ECOPACK® RoHS e compiacente «verde»
Applicazioni
■Funzioni attivate moto
■Rilevazione di caduta libera
■Risparmio di energia intelligente per i dispositivi tenuti in mano
■Pedometro
■Orientamento dell'esposizione
■Dispositivi di input di realtà virtuale e di gioco
■Riconoscimento e registrare di impatto
■Monitoraggio e compensazione di vibrazione
Descrizione
Il LIS331DLH è un accelerometro lineare delle asce ultra a bassa potenza di rendimento elevato tre che appartiene alla famiglia «nana», con digitale iouscitadinormadiinterfaccia serialedi2C/SPI.
Il dispositivo caratterizza i modi operativi ultra a bassa potenza che permettono il risparmio di energia avanzato e le funzioni di sveglia astute di sonno.
Il LIS331DLH ha scale piene dinamicamente selezionabili dall'utente di ±2g/±4g/±8g ed è capace di misurazione delle accelerazioni con i tassi di dati dell'uscita da 0,5 hertz a 1 chilociclo.
La capacità di autocontrollarsi permette che l'utente controlli il funzionamento del sensore nell'applicazione finale.
Il dispositivo può essere configurato per generare per interrompere il segnale dagli eventi inerziali caduta libera/di sveglia come pure dalla posizione del dispositivo stessa. Le soglie e la sincronizzazione dei generatori di interruzione sono in moto programmabili dall'utilizzatore finale.

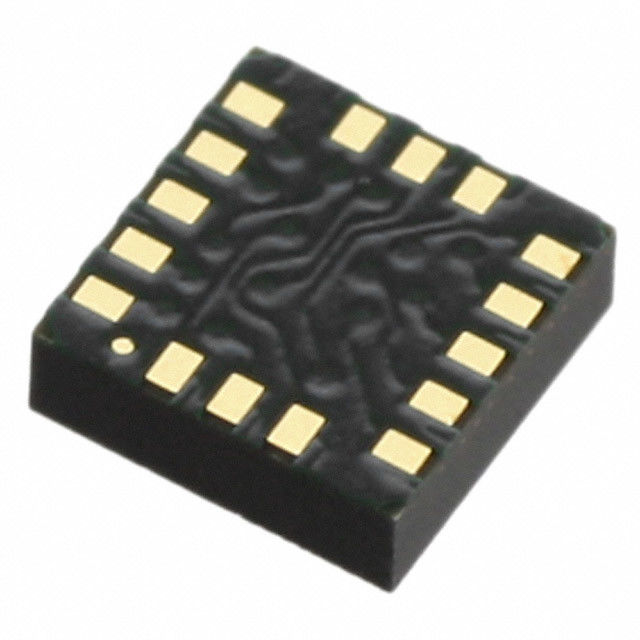

Il LIS331DLH è disponibile in piccolo pacchetto di plastica sottile di matrice di griglia della terra (LGA) ed è garantito per funzionare sopra una gamma di temperature estesa a partire da °C -40 a +85 °C.
Valutazioni massime assolute
Gli sforzi sopra quelli elencati come «valutazioni massime assolute» possono danneggiare permanente il dispositivo. Ciò è uno sforzo che valuta soltanto ed il funzionamento funzionale del dispositivo in queste circostanze non è implicato. L'esposizione ai termini di valutazione di massimo per i periodi estesi può colpire l'affidabilità del dispositivo.
| Simbolo | Valutazioni | Valore massimo | Unità |
|---|---|---|---|
| Vdd | Tensione di rifornimento | -0,3 - 6 | V |
| Vdd_IO | L'ingresso/uscita appunta la tensione di rifornimento | -0,3 - 6 | V |
| Vin |
Tensione in ingresso su qualsiasi perno di controllo (CS, SCL/SPC, SDA/SDI/SDO, SDO/SA0) |
-0,3 a Vdd_IO +0,3 | V |
| APOW | Accelerazione (qualsiasi asse, alimentato, Vdd = 2,5 V) | 3000 g per 0,5 spettrografie di massa | |
| 10000 g per 0,1 spettrografie di massa | |||
| AUNP | Accelerazione (qualsiasi asse, unpowered) | 3000 g per 0,5 spettrografie di massa | |
| 10000 g per 0,1 spettrografie di massa | |||
| CIMA | Gamma di temperatura di funzionamento | -40 - +85 | °C |
| TSTG | Gamma di temperature di stoccaggio | -40 - +125 | °C |
| ESD | Protezione della scarica elettrostatica | 4 (HBM) | chilovolt |
| 1,5 (CDM) | chilovolt | ||
| 200 (MILLIMETRO) | V |
Nota: La tensione di rifornimento su tutto il perno dovrebbe non superare mai 6,0 V
