Temporizzatore in tempo reale di M41T94MQ6F IC Chips Serial con 44 byte NVRAM e la risistemazione
electronic integrated circuit
,linear integrated circuits
M41T94
Temporizzatore in tempo reale di serie con 44 byte NVRAM e la risistemazione
Caratteristiche
■Contatori per i decimi/centesimi dei secondi, secondi,
resoconto, ore, giorno, data, mese, anno e secolo
■capacità d'integrazione del carico dell'oscillatore piezoelettrico 32KHz (12.5pF)
fornitura stabilità eccezionale dell'oscillatore e di alta serie di cristallo
operazione di resistenza
■Interfaccia periferica di serie (2MHz SPI)
■Corrente ultrabassa del rifornimento di batteria di 500nA (massimo)
■2,7 a tensione di funzionamento 5.5V
■2,5 a tensione di funzionamento dell'oscillatore 5.5V
■Bandiera bassa della batteria
■Cambiamento automatico e deselezionare circuiti
■44 byte di RAM per tutti gli usi
■Funzione programmabile di interruzione e dell'allarme
(valido persino durante il modo dell'appoggio di batteria)
■Temporizzatore di cane da guardia programmabile accurato (da 62.5ms a 128s)
■Risistemazione accesa del microprocessore
■La scelta di elettrico insuccesso deseleziona le tensioni (VCC = 2,7 a 5.5V):
– THS = VSS; 2.55V ≤ 2.70V del ≤ VPFD
– THS = VCC; 4.20V ≤ 4.50V del ≤ VPFD
■L'imballaggio comprende 28 un cavo cima di SNAPHAT® e di SOIC
(essere ordinato esclusivamente) o 16 cavo SOIC
■28 il pacchetto del cavo SOIC fornisce il collegamento diretto per
una cima di SNAPHAT che contiene la batteria ed il cristallo
■RoHS compiacente
– Seconda interconnessione livellata senza piombo
Descrizione
Il M41T94 è un temporizzatore in tempo reale di serie con 44 byte di NVRAM e di un'uscita RISISTEMATA. 32,768Hz un oscillatore incorporato (controllato di cristallo esterno) e 8 byte di SRAM sono usati per la funzione calendario/dell'orologio e sono configurati nel formato di decimale con codice binario (DCB).
I 12 byte supplementari di RAM forniscono lo stato/controllo delle funzioni dell'allarme, del cane da guardia e di onda quadra. Gli indirizzi ed i dati sono trasferiti in serie via un'interfaccia di serie di SPI. Il registro di indirizzo incorporato è incrementato automaticamente dopo ciascuno SCRIVE o byte di dati INDICATO. Il M41T94 ha un circuito incorporato di senso di potere che individua le interruzioni di corrente ed automaticamente i commutatori al rifornimento di batteria quando un'interruzione di corrente accade. L'energia stata necessaria per sostenere le operazioni di orologio e di SRAM può essere assicurata da un piccolo rifornimento della bottone-cellula del litio quando un'interruzione di corrente accade.
Le funzioni disponibili all'utente comprendono un orologio di ora e non volatile/calendario, le interruzioni dell'allarme, il temporizzatore di cane da guardia e l'uscita programmabile dell'onda quadra. Altre caratteristiche comprendono una risistemazione accesa come pure due input debounced supplementari (RSTIN1 e RSTIN2) che possono anche generare una risistemazione dell'uscita (RST). Le otto posizioni di indirizzo dell'orologio contengono il secolo, l'anno, il mese, la data, il giorno, l'ora, il minuto, il secondo ed i decimi/centesimi di secondo in 24 ore di formato di DCB. Le rettifiche per 28, 29 (anno bisestile - valido fino all'anno 2100), 30 e 31 mese del giorno sono apportate automaticamente. La nona posizione di indirizzo dell'orologio controlla l'accesso di utente alle informazioni dell'orologio ed inoltre immagazzina la regolazione di calibratura del software dell'orologio.

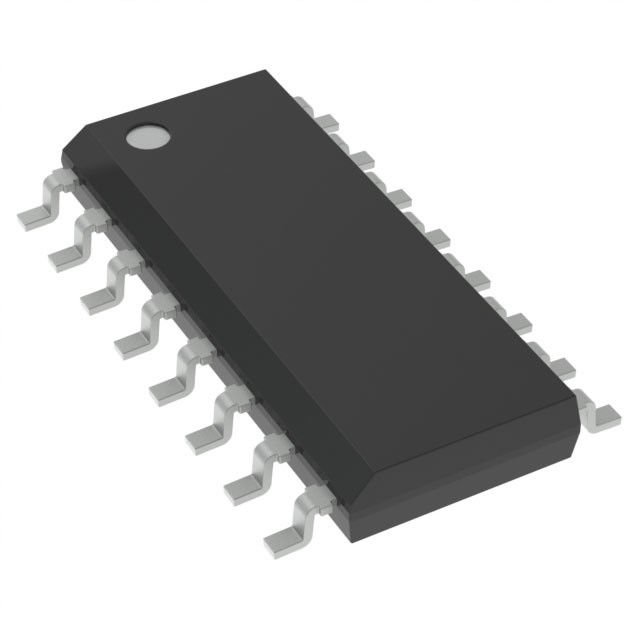

Il M41T94 è fornito neanche 16 in un cavo SOIC di plastica (richiedendo cristallo e batteria forniti utente) o 28 un pacchetto del cavo SOIC SNAPHAT® (che integra sia di cristallo che la batteria in una singola cima di SNAPHAT). I 28 perni, 330mil SOIC forniscono agli incavi i contatti placcati oro ad entrambe l'estremità per collegamento diretto ad un alloggio separato di SNAPHAT che contiene la batteria ed il cristallo. La progettazione unica permette la batteria di SNAPHAT/pacchetto di cristallo da montare sopra il pacchetto di SOIC dopo il completamento del processo di superficie del supporto.
Inserzione dell'alloggio di SNAPHAT dopo che il riflusso impedisce la batteria potenziale ed il danno di cristallo dovuto le temperature elevate richieste per il superficie-montaggio del dispositivo. L'alloggio di SNAPHAT inoltre è chiuso a chiave per impedire l'inserzione inversa.
I SOIC e la batteria/pacchetti di cristallo sono spediti esclusivamente in tubi antistatici di plastica o nella forma della bobina & del nastro. Per 28 il cavo SOIC, la batteria/numero del pezzo di cristallo del pacchetto (per esempio, SNAPHAT) è «M4TXX-BR12Shipping e trattare»
Cautela: Non disponga la batteria di SNAPHAT/cima di cristallo in schiuma conduttiva, poichè questo vuoterà la batteria della bottone-cellula del litio.
Valutazioni massime assolute
Simbolo | Parametro | Valore | Unità | |
---|---|---|---|---|
TSTG | Temperatura di stoccaggio (VCC fuori, oscillatore fuori) | SNAPHAT | – 40 - 85 | °C |
SOIC | – 55 - 125 | °C | ||
VCC | Tensione di rifornimento | – 0,3 - 7 | V | |
TSLD (1) | Temperatura della lega di piombo per 10 secondi | 260 | °C | |
VIO | Input o tensione in uscita | – 0,3 - VCC +0,3 | V | |
IO | Corrente d'uscita | 20 | mA | |
Palladio | Dissipazione di potere | 1 | W |
1. Per COSÌ il pacchetto, rivestimento (senza Pb) senza piombo del cavo: Riflusso alla temperatura di punta di 260°C (bilancio termico totale per non superare 245°C per maggior di 30 secondi).
Cautela: Undershoots negativi qui sotto – 0.3V non sono permessi su alcun perno mentre nel modo dell'appoggio di batteria.
Cautela: Non ondeggi per saldare SOIC per evitare danneggiare gli incavi di SNAPHAT.
