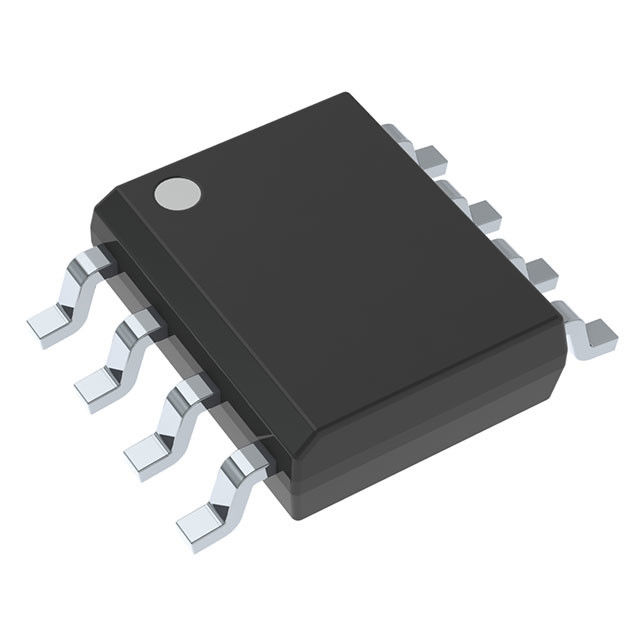

Circuiti integrati digitali del regolatore corrente di modo PWM di UC3845AD8TR
fabbricante:
Produttore
Descrizione:
Regolatore 8-SOIC del regolatore PWM dell'alimentazione elettrica
Categoria:
Gestione CI di potere
Prezzo:
Negotiation
Metodo di pagamento:
T/T, Western Union, Paypal
Specifiche
Tensione di rifornimento:
30V
Corrente d'uscita:
±1A
Entrate analogiche:
-0.3V a +6.3V
Corrente del lavandino dell'uscita di amp di errore:
10mA
Punto culminante:
electronic integrated circuit
,linear integrated circuits
Introduzione
Circuiti integrati digitali del regolatore corrente di modo PWM di UC3845AD8TR
CARATTERISTICHE
• Ottimizzato per offline e CC ai convertitori di CC
• Il minimo inizia su corrente (<0>
• Corrente di dispersione sistemata dell'oscillatore
• Compensazione di andata dell'alimentazione automatica
• Limitazione corrente di Impulso-da-impulso
• Caratteristiche di risposta migliorate del carico
• Serrata di Sotto-tensione con isteresi
• Soppressione a coppia di impulsi
• Il totem palo a corrente forte ha prodotto
• Riferimento internamente sistemato di Bandgap
• operazione 500kHz
• Amp basso di errore del RO
DESCRIZIONE
La famiglia di UC1842A/3A/4A/5A di controllo CI è un perno per la versione migliore compatibile del perno della famiglia UC3842/3/4/5. La fornitura delle caratteristiche necessarie per controllare il modo corrente ha commutato le alimentazioni elettriche del modo, questa famiglia ha le seguenti caratteristiche migliori. Inizi sulla corrente è garantito per essere più di meno di 0.5mA. Lo scarico dell'oscillatore è sistemato a 8.3mA. Durante sotto la serrata di tensione, lo stadio di uscita può affondare almeno 10mA a di meno che 1.2V per VCC sopra 5V. La differenza fra i membri di questa famiglia è evidenziata nella tavola qui sotto.
VALUTAZIONI MASSIME ASSOLUTE (nota 1)
Tensione di rifornimento (fonte di bassa impedenza). 30V
Tensione di rifornimento (ICC mA). Limitazione di auto
Corrente d'uscita. ±1A
Energia dell'uscita (carico capacitivo). 5µJ
Entrate analogiche (pin 2, 3). -0.3V a +6.3V
Corrente del lavandino dell'uscita di amp di errore. 10mA P
dissipazione del ower al ≤ 25°C (DIL-8) di TUM. 1W
Gamma di temperature di stoccaggio. -65°C a +150°C
Secondi (di saldatura e 10) di temperatura del cavo. 300°C
Nota 1. Tutte le tensioni sono riguardo a terra, correnti di Pin 5.
è positiva in, la negazione dal terminale specificato. Consulti
Sezione d'imballaggio di Databook per le limitazioni termiche ed il raggiro
- siderazioni dei pacchetti. I numeri di Pin si riferiscono al pacchetto DILUITO soltanto
Una parte dell'elenco di collezioni
| ZM4749A | 10000 | VISHAY | 15+ | DO-213AB |
| ZM4746A | 5000 | VISHAY | 15+ | DO-213AB |
| MURA160T3G | 25000 | SU | 16+ | DO-214 |
| MRA4005T3G | 20000 | SU | 16+ | DO-214AC |
| B240A-13-F | 5000 | DIODI | 15+ | SMA |
| B260A-13-F | 5000 | DIODI | 16+ | SMA |
| B1100-13-F | 10000 | DIODI | 16+ | SMA |
| MURA215T3G | 40000 | SU | 16+ | DO-214 |
| 0603ESDA-TR1 | 20500 | BOTTAIO | 15+ | SMD |
| DL4007-13-F | 8100 | DIODI | 15+ | LL41 |
| BAT54WS | 15000 | PANJIN | 15+ | SOD323 |
| DL4004 | 8160 | MCC | 15+ | LL41 |
| BZX85C15 | 5000 | VISHAY | 14+ | DO-41 |
| MCR100-6 | 20000 | SU | 16+ | SOT-23 |
| MUR160RLG | 25000 | SU | 16+ | DO-41 |
| BAT42 | 15000 | VISHAY | 14+ | DO-35 |
| BZX55C12 | 10000 | St | 16+ | DO-35 |
| DB3 | 1275 | St | 13+ | DO-35 |
| 1N4148 | 9000 | St | 16+ | DO-35 |
| 1N4761A-TAP | 9000 | VISHAY | 15+ | DO-41 |
| DL4001-13-F | 8190 | DIODI | 15+ | LL41 |
| PIC16F1823-I/SL | 5318 | MICROCHIP | 16+ | CONTENTINO |
| P89LPC935FDH | 3340 | 14+ | TSSOP | |
| MSS6132-103MLC | 6904 | COILCRAFT | 10+ | SMD |
| MSS1278-184KLD | 6897 | COILCRAFT | 16+ | SMD |
| NLFC453232T-151K | 38000 | TDK | 16+ | SMD |
| PCF8576CT/1 | 13160 | 16+ | SSOP | |
| LM2940CSX-5.0 | 10000 | NSC | 15+ | TO-263 |
| LQH43MN470K03L | 30000 | MURATA | 16+ | SMD |
| LQH43CN330K03L | 38000 | MURATA | 16+ | SMD |
| MSS1260-103MLD | 6883 | COILCRAFT | 10+ | SMD |
| FODM121R1 | 2200 | FAIRCHILD | 15+ | SOP-4 |
