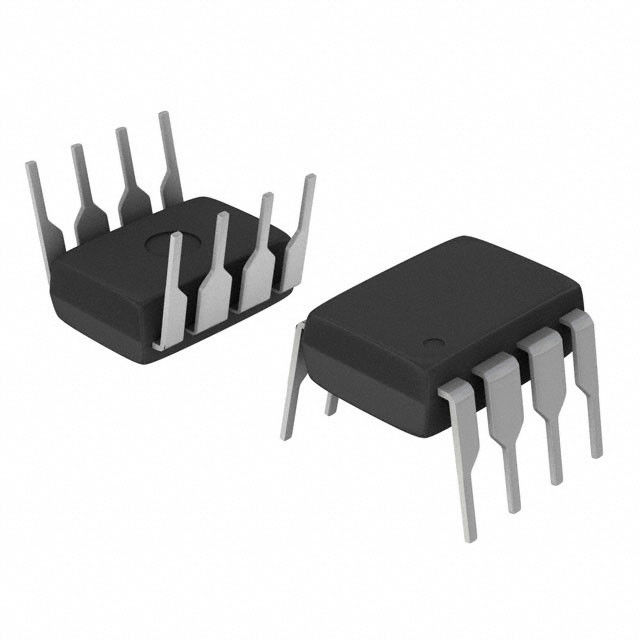

Componenti correnti del circuito integrato del regolatore UC3844AM di Pwm di modo

REGOLATORE CORRENTE DI MODO PWM

DESCRIZIONE

La famiglia di UC184xA di controllo CI fornisce tutte le caratteristiche necessarie per implementare fuori linea a frequenza fissa, le alimentazioni elettriche di commutazione del corrente-modo con un minimo delle componenti esterne. L'architettura corrente del modo dimostra il regolamento migliore del carico, la limitazione corrente di impulso-da-impulso e la protezione inerente del commutatore di uscita dell'alimentazione elettrica. IC include: Un riferimento del bandgap sistemato ad accuratezza di ±1%, ad un amplificatore di errori, ad un comparatore corrente di senso con il morsetto interno a 1V, ad uno stadio di uscita a corrente forte del palo di totem per la commutazione veloce dei MOSFET di potere e ad un oscillatore esternamente programmabile per mettere frequenza e duty cycle massimo. La serrata di undervoltage è destinata per funzionare con tipo 250µA. corrente di partenza, permettendo una progettazione efficiente di tensione di rifornimento della linguetta per calzare gli stivali. Le opzioni disponibili per questa famiglia dei prodotti, quali isteresi di tensione della partenza ed il duty cycle, sono riassunte sotto nella sezione disponibile di opzioni. La famiglia di UC184xA di controllo CI è inoltre disponibile in 14 pacchetto del perno SOIC che mette a disposizione il collettore dello stadio di uscita di potere ed i perni a terra.

PUNTO CULMINANTE DEL PRODOTTO

CARATTERISTICHE FONDAMENTALI

• CORRENTE BASSA DI PARTENZA. (massimo 0.5mA)
• CORRENTE DI DISPERSIONE SISTEMATA DELL'OSCILLATORE. (Vedi il punto culminante del prodotto)
• OTTIMIZZATO PER I CONVERTITORI DI DC-TO-DC ED OFFLINE.
• COMPENSAZIONE DI ANDATA DELL'ALIMENTAZIONE AUTOMATICA.
• LIMITAZIONE CORRENTE DI PULSE-BY-PULSE.
• CARATTERISTICHE DI RISPOSTA MIGLIORATE DEL CARICO.
• SERRATA DI SOTTO-TENSIONE CON ISTERESI.
• SOPPRESSIONE A COPPIA DI IMPULSI.
• IL TOTEM PALO A CORRENTE FORTE HA PRODOTTO.
• RIFERIMENTO INTERNAMENTE SISTEMATO DI BANDGAP.
• OPERAZIONE 500KHz.
• AMPLIFICATORE BASSO DI ERRORI DEL RO.

APPLICAZIONI

■RITORNO DEL RAGGIO CATODICO OFFLINE ECONOMICO O CONVERTITORI DI ANDATA.

■CONVERTITORI DEL DOLLARO O DI SPINTA DI CC-CC.

■CONTROLLO MOTORIO BASSO DI CC.

RATTO ASSOLUTO di max IMUM INGS (nota 1)

Tensione di rifornimento (fonte di bassa impedenza) (VCC) ......................................................... 30V

Tensione di rifornimento (ICC < 30mA="">

Corrente d'uscita ............................................................................................................. ±1A

Energia dell'uscita (carico capacitivo) ................................................................................. 5µJ

Entrate analogiche (VFB & ISENSE) ........................................................................ -0.3V a +6.3V

Corrente ............................................................................... 10mA del lavandino dell'uscita di amp di errore

Dissipazione di potere ai TUM = a 25°C (m. Package) .............................................................. 1W

Gamma di temperature di stoccaggio .................................................................... -65°C a +150°C

Secondi (di saldatura e 10) di temperatura del cavo ............................................................. 300°C

La nota 1. che supera queste valutazioni ha potuto danneggiare il dispositivo. Tutte le tensioni sono con rispetto

per frantumare. Le correnti sono positive in, negazione dal terminale specificato. Numeri di Pin

riferisca ai pacchetti DILUITI soltanto.

OUTS DI PIN DEL PACCHETTO DATI TERMICI

Calcolo di temperatura di giunzione: TJ = TUM + (θJA del palladio x).

I numeri del θJA sono linee guida per la prestazione termica del sistema di device/pc-board. Tutto sopra non ammetta flusso d'aria ambientale
