Regolatore per le alimentazioni elettriche di modo del commutatore, appoggio del circuito integrato di ICE1QS01 CI di potere basso
small scale integrated circuits
,integrated components
Il regolatore del GHIACCIO 1QS01 per del modo del commutatore di Quasiresonant alimentazione il appoggio e l'equalizzazione sostenenti di potere basso
Caratteristiche
• Operazione di Quasiresonant
• Regolamento primario e secondario
• Simulazione corrente primaria
• Alimentazione in ingresso entrata standby < 1="" W="">
• Basso consumo energetico
• Corrente bassa stessa di partenza
• Morbido inizio per la partenza silenziosa
• Trasferimento in burst standby con e senza il segnale di controllo per le tensioni in uscita abbassate
• Riduzione di frequenza di Digital ai piccoli punti al carico diminuente
• Serrata di Undervoltage e sovra-
• Spengere a Undervoltage delle condutture
• Il dipendente di tensione delle condutture piega la correzione posteriore del punto
• Tempo di squillo di soppressione controllato da tensione in uscita
• Comparatore utilizzabile libero dell'errore
Descrizione funzionale
Il ICE1QS01 è ottimizzato per controllare i convertitori correnti liberi di ritorno del raggio catodico con e senza l'equalizzazione (con la pompa di carica di PFC).
La frequenza di commutazione è ridotta ai piccoli punti con il carico diminuente verso un minimo di 20 chilocicli nella modalità standby. Questa funzione è eseguita da un circuito digitale per evitare tutto il nervosismo anche con i carichi periodicamente pulsati. per fornire estremamente - il basso consumo energetico ai carichi leggeri, questo dispositivo può essere commutato nel trasferimento in burst standby. Ciò è inoltre possibile senza segnale di controllo standby (per l'applicazione dell'adattatore).
Ulteriormente, la corrente di inizio su è molto bassa. Per evitare commutare gli sforzi dei dispositivi di potere, il transistor di potenza è inserito sempre a tensione minima. Il dispositivo ha parecchie funzioni della protezione: VCC sopra ed undervoltage, undervoltage delle condutture e limitazione della corrente. Il regolamento può essere fatto mediante usando l'amplificatore di errori interni o le opto risposte dell'accoppiatore. Il driver dell'uscita è adatto idealmente per l'azionamento del MOSFET di potere.
Il ICE1QS01 è adatto per i televisori, gli insiemi di DVD-, i ricevitori SAT ed altre applicazioni del consumatore nel campo di potenza da 0 al app. 300 W.
Valutazioni massime assolute
Parametro | Simbolo | Min | Massimo | Unità | Osservazione |
Corrente di carica in Pin2 | IPCS | 500 | uA | Durante l'inizio su | |
Tensione al Pin 2 | VPCS | -0,3 | 21 | V | |
Corrente nel Pin 3 |
IRZI IRZI |
-10 |
10
|
mA mA |
VRZI >VRZICH |
Tensione al Pin 4 | VSRC | -0,3 | VSRCCL | V | ΜA di ISRC =100 |
Tensione al Pin 5 | VOFC | -0,3 | 6 | V | |
Corrente nel Pin 7 | IOUT | -500 | 500 | mA | t<1ms> |
Tensione al Pin 8 | VCC | -0,3 | 21 | V | |
Protezione di ESD | 4000 | V | Metodo 3015,6, 100pF, 1500Ω di mil STD 883C | ||
Temperatura di stoccaggio | Tstg | -50 | 150 | °C | |
Temperatura di giunzione di funzionamento | TJ | -25 | 150 | °C | |
Resistenza termica Giunzione-ambientale | RthJA | 100 | K/W | P-DIP-8 |

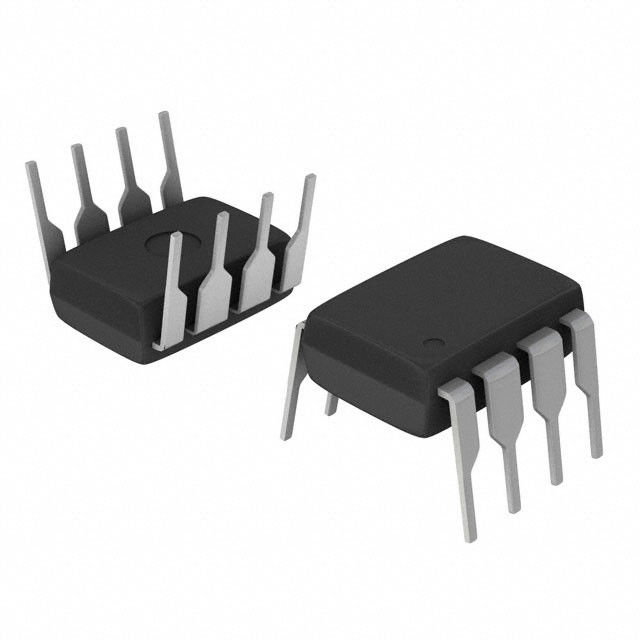

P-DIP-8-4 P-DSO-8-3
Schema a blocchi
Pin Configuration (vista superiore)
