Regolatori di tensione di commutazione 2.95-6Vin, 3A, deviazione standard DCDC Cnvrtr di IC della gestione del percorso di potere di TPS54318RTER di 2MHz Synch

Regolatori di tensione di commutazione 2.95-6Vin, 3A, deviazione standard DCDC Cnvrtr di IC della gestione del percorso di potere di TPS54318RTER di 2MHz Synch

Caratteristiche 1

• Due, 30 MOSFETs (tipici) del mΩ per efficienza alta- ai carichi 3-A

• Frequenza di commutazione: 200 chilocicli - 2 megahertz

• Riferimento di tensione sopra la temperatura: 0,8 ± 1% di V

• Sincronizza all'orologio esterno

• Inizio morbido regolabile/ordinare

• Elettrico buona uscita dell'OV ed UV

• Corrente tranquilla bassa di arresto e di funzionamento

• Partenza sicura nell'uscita di Prebiased

• Limite corrente del Ciclo-da-ciclo, termale e protezione ripiegata di frequenza

• Gamma di temperature di funzionamento della giunzione: – 40°C a 150°C

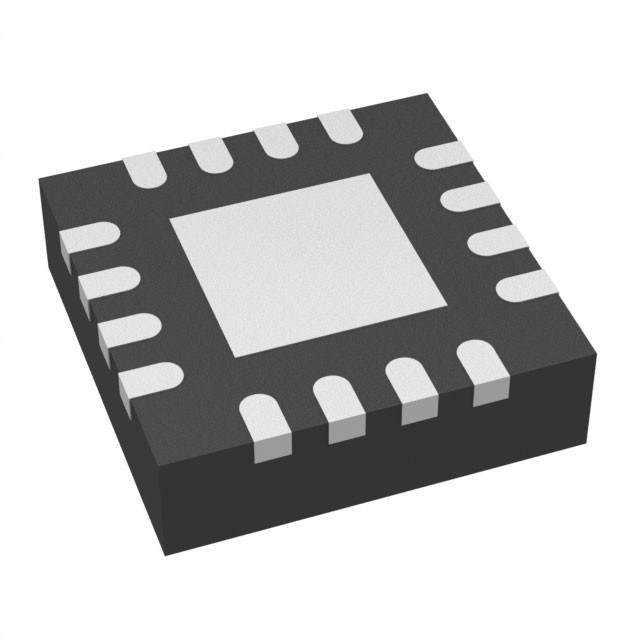

• 3 pacchetto termicamente migliorato del perno WQFN di millimetro 16 del × 3 di millimetro

• Crei progettano facendo uso del TPS54318 con il progettista di potere di WEBENCH®

2 applicazioni

• Centrali elettriche a bassa tensione e ad alta densità

• Regolamento del Punto-de-carico per il rendimento elevato DSPs, FPGAs, ASICs e microprocessori

Descrizione 3

Il dispositivo TheTPS54318 è un completo, 6-V, 3-A, convertitore sincrono e scendere del corrente-modo con due MOSFETs integrati.

Il dispositivo TPS54318 permette alle piccole progettazioni integrando i MOSFETs, implementando il controllo corrente del modo per ridurre il conteggio componente esterno, riducente la dimensione dell'induttore permettendo fino alla frequenza di commutazione 2-MHz e minimizzando l'orma del dispositivo con un piccolo, 3 millimetri x 3 millimetri, migliorati termicamente, pacchetto di QFN.

Il dispositivo TPS54318 fornisce il regolamento accurato per vari carichi un riferimento accurato di tensione di ±1% (VREF) sopra la temperatura.

L'efficienza è massimizzata attraverso i 30 MOSFETs integrati del mΩ e un rifornimento tipico di 350 μA correnti. Facendo uso del perno dell'en, la corrente del rifornimento di arresto è ridotta a μA 2 entrando in un modo di arresto.

La serrata di Undervoltage internamente è fissata a 2,6 V, ma può essere aumentata programmando la soglia con una rete di resistenza sul permette al perno. La rampa della partenza di tensione in uscita è controllata dal perno di morbido inizio. Un elettrico buon segnale dello aperto scolo indica che l'uscita ha luogo in 93% - 107% della sua tensione nominale. L'arresto ripiegato e termico di frequenza protegge il dispositivo durante lo stato di sovracorrente.

Per più documentazione di SWIFTTM, vedi il sito Web del TI a www.ti.com/swift.

Informazioni del dispositivo
