Il motore di IC della gestione del percorso di potere di DRV8814PWPR/moto/i regolatori & driver dell'accensione si raddoppiano driver IC del motore di CC
battery charge management ic
,power management integrated circuit
Il motore di IC della gestione del percorso di potere di DRV8814PWPR/moto/i regolatori & driver dell'accensione si raddoppiano driver IC del motore di CC
Caratteristiche 1
- Gamma di tensione di rifornimento di funzionamento V di 45 - di 8 V
-
2,5 corrente di azionamento massima di A a 24 V ed ai TUM =
25°C
-
Driver Corrente controllo del motore del H-ponte doppio
-
– Guida due motori di CC
-
– Livello quattro che avvolge controllo corrente
-
-
Modi di decadimento multipli
-
– Decadimento lento
-
– Decadimento veloce
-
-
Interfaccia di comando digitale di parallelo dello standard industriale
-
Sleep mode a corrente debole
-
Uscita di riferimento incorporata 3.3-V
-
Piccolo pacchetto ed orma
-
Caratteristiche di protezione
-
– Protezione di sovracorrente (OCP)
-
– Arresto termico (DST)
-
– Serrata di Undervoltage del VM (UVLO)
-
– Pin di indicazione di guasto (nFAULT)
-
2 applicazioni
-
Stampanti
-
Analizzatori
-
Macchine di automazione delle attività d'ufficio
-
Macchine di gioco
-
Automazione di fabbrica
-
Robotica
Descrizione 3
Il DRV8814 fornisce una soluzione integrata del driver del motore per le stampatrici, gli analizzatori ed altre applicazioni automatizzate dell'attrezzatura. Il dispositivo ha due driver del H-ponte ed è inteso guidare i motori di CC. Il blocchetto del driver dell'uscita per ciascuno consiste dei MOSFET di potere di N-Manica configurati come H-ponti per determinare le bobine del motore. Il DRV8814 può fornire fino al picco 2.5-A o alla corrente d'uscita di 1.75-A RMS (con heatsinking adeguato a 24 V e 25°C) per H-ponte.
Un'interfaccia parallela semplice di comando digitale è compatibile con i dispositivi dello standard industriale. Il modo di decadimento è programmabile concedere frenare o costeggiare del motore una volta disabile.
Le funzioni interne di arresto sono svolte per la protezione più corrente, la protezione di cortocircuito, nell'ambito della serrata di tensione e sopra la temperatura.

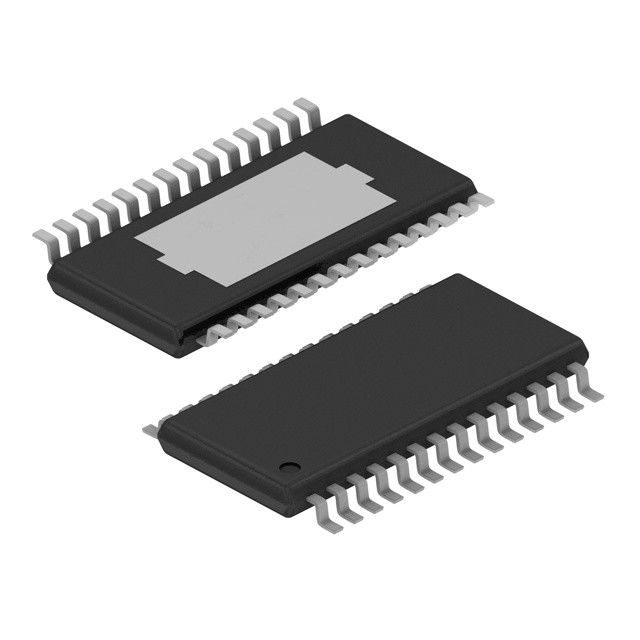

Il DRV8814 è disponibile 28 in un pacchetto del perno HTSSOP con PowerPADTM (ecologico: RoHS & nessuno Sb/Br).
Informazioni del dispositivo
|
NUMERO DEL PEZZO |
PACCHETTO |
DIMENSIONE CORPOREA (NOM) |
|
DRV8814 |
HTSSOP (28) |
9,70 millimetri x 4,40 millimetri |
