Casa > prodotti > Chip di IC di memoria flash > Circuito integrato programmabile industriale di TXB0304RUTR, matrice di logica programmabile IC

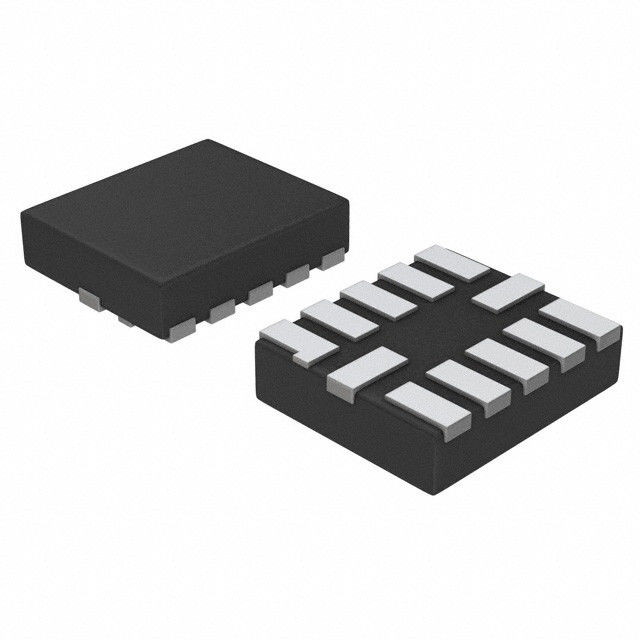

Circuito integrato programmabile industriale di TXB0304RUTR, matrice di logica programmabile IC

fabbricante:
Produttore
Descrizione:
Manica 100Mbps 12-UQFN (1.7x2) del circuito 4 di Bidirectional 1 del traduttore del livello di tensi
Categoria:
Chip di IC di memoria flash
Prezzo:
Contact us
Metodo di pagamento:
Paypal, Western Union, TT
Specifiche
Tensione di rifornimento - min:
- 0,9 V
Tensione di rifornimento - massima:
+ 3,6 V
Temperatura di funzionamento minima:
- 40 C
Temperatura di funzionamento massima:
+ 85 C
Tempo di ritardo di propagazione:
3,7 NS al NS 18,9
Tipo:
Traduttori bidirezionali del livello di tensione
Punto culminante:

programmable computer chip

,

logic integrated circuits

Introduzione

Livelli di tensione programmabili del ICS di logica di TXB0304RUTR 4B BIDIREC AUTO-DIR che PERCEPISCONO TRADUTTORE

Caratteristiche 1

  • Tensioni di rifornimento completamente simmetriche, 0,9 V - 3,6 V su un porto e 0,9 V - 3,6 V
  • VCC caratteristica di isolamento – se qualsiasi input VCC è a terra, tutte le uscite sono nello stato ad alta impedenza
  • OE ha introdotto il circuito fornito di rimandi a VCCA
  • Basso consumo energetico, μA 5 massimo (ICCA o ICCB)
  • Ioff sostiene l'operazione del modo di Parziale-potere-Giù
  • La prestazione del fermo-Su supera 100 mA per JESD 78, classe II
  • La protezione di ESD supera JESD 22
  • – modello del Umano-corpo 8000-V (A114-B)
  • – modello del Fare pagare-dispositivo 1000-V (C101)

2 applicazioni

  • Elettronica personale

  • Industriale

  • Impresa

  • Le Telecomunicazioni

Descrizione 3

Questo traduttore d'inversione di 4 bit utilizza due rotaie configurabili separate dell'alimentazione di corrente. Il porto di A è destinato per seguire VCCA. VCCA accetta qualunque tensione di rifornimento da 0,9 V a 3,6 V. Il porto di B è destinato per seguire VCCB. VCCB accetta qualunque tensione di rifornimento da 0,9 V a 3,6 V. Ciò tiene conto la traduzione bidirezionale di bassa tensione fra 1 V, 1,2 V, 1,5 V, 1,8 V, 2,5 V e 3,3 nodi di tensione di V. Per il TXB0304, quando uscita-permetta all'input (OE) è basso, tutte le uscite è disposto nello stato ad alta impedenza. Per assicurare lo stato ad alta impedenza durante il potere su o per spegnere, OE dovrebbe essere legato a terra tramite una resistenza abbattuta; il valore minimo della resistenza è determinato dalla capacità di corrente-sourcing del driver. Il circuito di input del perno di controllo di dispositivo di OE è fornito da VCCA. Questo dispositivo completamente è specificato per le applicazioni di parziale-potere-giù facendo uso di Ioff. I circuiti di Ioff disattivano le uscite, impedicenti danneggiando il riflusso corrente tramite il dispositivo quando sono spenti. La sola differenza fra TXB0304 e TXBN0304 è il segnale di OE che è alto e minimo attivo attivo rispettivamente.

Informazioni del dispositivo

NUMERO DEL PEZZO

PACCHETTO

DIMENSIONE CORPOREA (NOM)

TXB0304

CARREGGIATA UQFN (12)

2,00 millimetri di × 1,70 millimetri

RSV UQFN (16)

2,60 millimetri di × 1,80 millimetri
