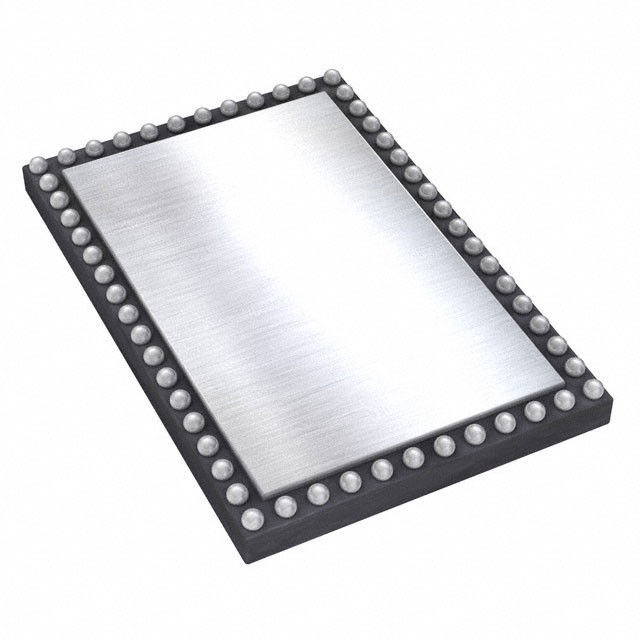

Sensore di tempo di volo dei sensori 3D di immagine dei sensori di temperatura di HVAC di OPT8320NBP (ToF) e regolatore 56-COG 0 - 70
Caratteristiche 1
- Matrice di rappresentazione:
-
– 80 matrice del × 60
-
– 1/6" formato del sensore
-
– Passo del pixel: μm 30
-
– Frame per secondo: Evolutivo fino al tasso di uscita di profondità 1000-FPS con un tasso crudo interno di 4000 FPS
-
Proprietà ottiche:
-
– Responsivity: 0,35 A/W a 850 nanometro
-
– Contrasto di demodulazione: 70% a 50 megahertz
-
– Frequenza di demodulazione: 10 megahertz - 100 megahertz
-
-
Interfaccia dell'uscita:
-
– Video porto di Digital (DVP): 8 vicoli di dati, perni di VD e di HD ed orologio
-
– Interfaccia seriale sincrona (SSI): 1 vicolo, orologio e Chip Select di dati
-
-
Generatore di sincronizzazione:
-
– Sensore che indirizza motore
-
– Controllo di modulazione
-
– De-aliasing
-
– Matrice, schiavo Sync Operation
-
– Operazione di High Dynamic Range
-
-
Motore di profondità:
-
– Pixel Binning
-
– De-aliasing
-
– Istogramma
-
– Calibratura
-
-
Alimentazione elettrica:
-
– 3.3-V ingresso/uscita, analogo
-
– 1.8-V analogico, Digital, ingresso/uscita
-
– demodulazione 1.8-V (tipica)
-
-
Pacchetto ottico ottimizzato (COG-56):
-
– 8.03mm×5.32mm×0.745mm
-
– Filtro passa-banda ottico integrato (830 nanometro a 867 nanometro)
-
– Fiducials ottico per l'allineamento facile
-
-
Driver incorporato di illuminazione per le applicazioni a bassa potenza
-
Temperatura di funzionamento: 0°C a 70°C
2 applicazioni
• Percezione di profondità:
-
– Percezione di prossimità e di posizione
-
– esame 3D
-
– visione artificiale 3D
-
– Sicurezza e sorveglianza
-
– Comandi di gesto
-
– Aumentato e realtà virtuale
Descrizione 3
OPT8320 il sensore di tempo di volo (ToF) fa parte della famiglia del sensore di immagine del TI 3D ToF. Il dispositivo è un sistema-su-chip ad alto rendimento, alto-integrato, completo (SoC) per profondità di matrice che percepisce, consistente di un generatore cronometrante versatile (TG), di un convertitore analogico-digitale ottimamente progettato (ADC), di un motore di profondità e di un driver dell'illuminazione.
La programmabilità del TG incorporato offre la flessibilità ottimizzare per la varia metrica dipercezione della prestazione [quali potere, robustezza di moto, il rapporto segnale-rumore (SNR) e l'annullamento ambientale]. Il motore incorporato di profondità computa i dati di profondità dai dati digitalizzati del sensore. Oltre ai dati di fase, il motore di profondità fornisce l'ampiezza consistente di informazioni ausiliarie, ambientale e le bandiere per ogni pixel ed informazioni statistiche di interamente matrice sotto forma di istogramma.
Informazioni del dispositivo
NUMERO DEL PEZZO |
PACCHETTO |
DIMENSIONE CORPOREA (NOM) |
OPT8320 |
DENTE (56) |
8,03 millimetri x 5,32 millimetri x 0,745 millimetri |
