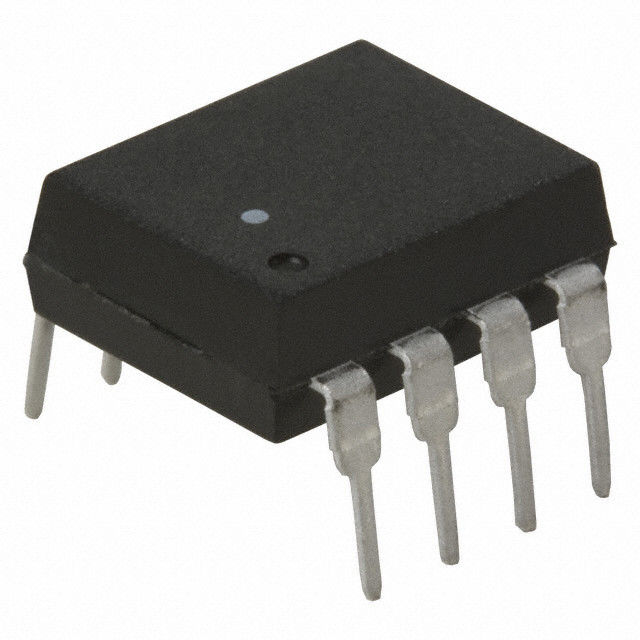

Circuito integrato compatibile CI di HCMOS alto CMR gli accoppiatori ottici HCNW2611 da 10 MBd
chip in electronics
,small scale integrated circuits
HCMOS compatibile, alto CMR,
Gli accoppiatori ottici da 10 MBd
Dati tecnici
Caratteristiche Diagramma funzionale
• HCMOS/LSTTL/TTL
Prestazione compatibile
• Un minimo di 1000 V/µs
Rifiuto di modo comune
(CMR) a vcm = 50 V (HCPL-
famiglia 261A) e 15 kV/µs
CMR minimo a vcm =
1000 V (famiglia di HCPL-261N)
• Alta velocità: Tipico 10 MBd
• Prestazione di CC e di CA
Specificato sopra l'industriale
Gamma di temperature -40°C a TABELLA DI VERITÀ (LOGICA POSITIVA)
+85°C
| LED | PERMETTA A | USCITA |
| SU | H | L |
| FUORI | H | H |
| SU | L | H |
| FUORI | L | H |
| SU | NC | L |
| FUORI | NC | H |
• Disponibile in una IMMERSIONE di 8 Pin,
Pacchetti SOIC-8
• Approvazione di sicurezza
L'UL ha riconosciuto per UL1577
2500 V rms per 1 minuto e
5000 V rms per 1 minuto
(Opzione 020)
CSA ha approvato
Il VDE 0884 ha approvato con
VIORM = un picco di 630 V per
HCPL-261A/261N TABELLA DI VERITÀ (LOGICA POSITIVA)
Opzione 060
| LED | USCITA |
| SU | L |
| FUORI | H |
Applicazioni
• Corrente di ingresso bassa (3,0 mA)
Versione compatibile di HCMOS
dell'accoppiatore ottico 6N137 Disegno schematico
• Linea isolata ricevitore
• Simplex/dati multipli
Trasmissione
• Computer-periferico Interfaccia
• Isolamento di Digital per il A/D,
Conversione di D/A
• Alimentazioni elettriche di commutazione
• Strumentazione
Isolamento dell'ingresso/uscita
• Eliminazione del ciclo al suolo
• Trasformatore di impulso Sostituzione
Descrizione
La famiglia di HCPL-261A di otticamente
portoni coppia indicati su questi dati
lo strato fornisce tutti i benefici del
famiglia dello standard industriale 6N137
con il beneficio aggiunto di HCMOS
corrente di ingresso compatibile. Ciò
permette l'interfaccia diretta a tutti
topologie comuni del circuito senza
amplificatore supplementare o azionamento del LED
componenti. Il AlGaAs LED
usato permette le correnti di azionamento più basso
e riduce la degradazione usando
l'ultima tecnologia del LED. Sul
parti del singolo canale, permettere a
l'uscita permette che il rivelatore sia
strobed. L'uscita del rivelatore
IC è un collettore aperto schottky
transistor premuto. L'interno
lo schermo fornisce un minimo
immunità transitoria di modo comune
di 1000 V/µs per il HCPL-261A
famiglia e 15000 V/µs per
Famiglia di HCPL-261N.
